AP/APC řada
Výkonný a přesný lineární systém
- až o ca. 25% vyšší momenty než běžné planetové převodovky
- vůle v ozubení 1 arc. min se zvýšenou odolností
- posuvná síla až 204 308 Nm při 1,5 m/s
- široký rozsah převodových poměrů až 5500:1
- pastorek na výstupu s patentovanou zubovou spojkou
- kompaktní zástavba, jednoduchý výměna pastorku
- přesné ozubené hřebeny a pastorky od Mn3 do Mn10
- vysoká účinnost – až 97%, velmi tichý a přesný chod
- mazivo pro celou dobu životnosti
- Certifikace ATEX
AP/APC řada planetových převodovek s výstupní přírubou a patentovanou zubovou spojkou vyniká vysokými krouticími momenty s téměř bezvůlovou přesností a vysokým radiálním i axiálním zatížením.
Převodovky AP/APC využívají 100% optimalizované šikmé ozubení a 4 ozubená kola planetového soukolí pro každý stupeň. Díky speciálnímu způsobu výroby vnitřního ozubení neztrácí svou přesnost v průběhu životnosti.
Hlavní využití je především ve vysoce přesných CNC strojích, ve spojení s ozubenými pastorky a hřebeny nebo v aplikacích s vysokou dynamikou pohybu.
- Navrženo především pro cyklický (S5) provoz
- Výstupní příruba s patentovanou zubovou spojkou. Možnost připojení adaptéru (FPD) s ISO přírubou.
- Tělo z uhlíkové oceli, příruba pro motor ze slitin hliníku
- Výstupní moment: T2N: 315 Nm – 13 875 Nm
Převodové poměry :
- 1-stupňová: 5,5
- 2-stupňová: 22 / 27,5 / 38,5 / 55
- 3-stupňová: 88 / 110 / 154 / 220
Vůle v ozubení pro všechny stupně ≤ 1 arcmin po dlouhou dobu používání
Vysoká účinnost :
- 1-stupňová: ≥ 97%
- 2-stupňová: ≥ 94%
- 3-stupňová: ≥ 92%
- Jednoduchá montáž.
- Nízká hlučnost, vysoká přesnost.
- Možnost převodu až i=200 v úhlové variantě (APK/APCK)
- Velikosti: AP/APC 110; AP/APC 140; AP/APC 200; AP/APC 255; AP/APC 285; AP/APC 355; AP/APC 450.
- Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu
.
Příklad objednacího kódu:
Stupeň | Převod | AP/APC 090 | AP/APC 110 | AP/APC 140 | AP/APC 200 | AP/APC 255 | AP/APC 285 | AP/APC 355 | AP/APC 450 | |||
Nominální výstupní moment T2N | Nm | 1 | 4 | 205 | 460 | 790 | 1,700 | 2,580 | 4,875 | - | - | |
5,5 | 200 | 370 | 645 | 1,430 | 2,175 | 4,060 | - | - | ||||
16 | 255 | 470 | 800 | 1,730 | 2,625 | 4,955 | - | - | ||||
20 | 255 | 470 | 805 | 1,735 | 2,630 | 4,965 | - | - | ||||
2 | 22 | 200 | 375 | 650 | 1,445 | 2,200 | 4,100 | 6,995 | 13,810 | |||
27,5 | 200 | 375 | 655 | 1,450 | 2,200 | 4,105 | 7,000 | 13,825 | ||||
28 | 250 | 470 | 805 | 1,735 | 2,635 | 4,970 | - | - | ||||
38,5 | 200 | 375 | 655 | 1,450 | 2,200 | 4,110 | 7,010 | 13,845 | ||||
40 | 95 | 225 | 650 | 1,610 | 2,640 | 4,980 | - | - | ||||
55 | 130 | 315 | 655 | 1,450 | 2,205 | 4,110 | 7,020 | 13,855 | ||||
3 | 64 | 260 | 470 | 805 | 1,740 | 2,640 | 4,985 | - | - | |||
88 | 200 | 380 | 655 | 1,450 | 2,205 | 4,115 | 7,025 | 13,865 | ||||
100 | 260 | 470 | 805 | 1,745 | 2,645 | 4,990 | - | - | ||||
110 | 200 | 380 | 655 | 1,450 | 2,205 | 4,115 | 7,025 | 13,870 | ||||
140 | 260 | 470 | 810 | 1,745 | 2,645 | 4,990 | - | - | ||||
154 | 200 | 380 | 655 | 1,450 | 2,205 | 4,120 | 7,030 | 13,875 | ||||
160 | 210 | 385 | 810 | 1,745 | 2,645 | 4,990 | - | - | ||||
200 | 260 | 475 | 810 | 1,745 | 2,645 | 4,990 | - | - | ||||
220 | 200 | 380 | 655 | 1,450 | 2,205 | 4,120 | 7,030 | 13,875 | ||||
280 | 260 | 475 | 810 | 1,745 | 2,645 | 4,990 | - | - | ||||
400 | 95 | 225 | 650 | 1,610 | 2,645 | 4,995 | - | - | ||||
Bezpečnostní Stop moment T2NOT3 | Nm | 1,2,3 | 5,5-220 | 3 násobek T2N | ||||||||
Maximální akcelerační moment | Nm | 1,2,3 | 5,5-220 | 1,5 násobek T2N | ||||||||
Moment na prázdno | Nm | 1 | 4~5,5 | 1,5 | 2,5 | 7,1 | 14 | 22 | 28 | - | - | |
2 | 16~55 | 0,6 | 1,1 | 3,7 | 8 | 12 | 18 | 17 | 26 | |||
3 | 64~400 | 0,35 | 0,7 | 1,6 | 4 | 4,5 | 6,5 | 6 | 12 | |||
Vůle | arcmin | 1 | 4~5,5 | ≤ 1 | ||||||||
2,3 | 16~400 | ≤ 2 | ||||||||||
Torzní tuhost | Nm/arcmin | 1,2,3 | 4~400 | 42 | 95 | 205 | 650 | 1,200 | 1,800 | 2,850 | 5,700 | |
Nominální vstupní rychlost | ot/min | 1 | 4~5,5 | 3,600 | 3,600 | 3,000 | 2,700 | 2,100 | 2,100 | - | - | |
2 | 16~55 | 4,600 | 4,600 | 4,000 | 3,700 | 2,200 | 3,100 | 3,500 | 2,000 | |||
3 | 64~400 | 5,000 | 5,000 | 4,600 | 4,000 | 4,000 | 3,400 | 3,100 | 2,500 | |||
Maximální vstupní rychlost | ot/min | 1 | 4~5,5 | 6,000 | 6,000 | 5,000 | 4,500 | 4,000 | 3,500 | - | - | |
2 | 16~55 | 7,000 | 7,000 | 6,000 | 5,500 | 4,500 | 4,500 | 4,000 | 3,500 | |||
3 | 64~400 | 7,000 | 7,000 | 7,000 | 6,000 | 6,000 | 5,000 | 4,500 | 4,000 | |||
Max. axiální zatížení F2a | N | 1,2,3 | 4~400 | 2,220 | 4,070 | 8,530 | 17,000 | 26,900 | 39,200 | 101,500 | 143,700 | |
Max klopný moment M2k | Nm | 1,2,3 | 4~400 | 280 | 480 | 1,310 | 3,530 | 5,920 | 9,230 | 29,100 | 63,300 | |
Provozní teplota | ºC | 1,2,3 | 4~400 | -10°C - 90°C | ||||||||
Mazání | 1,2,3 | 4~400 | Syntetické mazivo | |||||||||
Třída ochrany | 1,2,3 | 4~400 | IP65 | |||||||||
Montážní pozice | 1,2,3 | 4~400 | Všechny polohy | |||||||||
Hlučnost (n1=3000 ot/min, bez zatížení) | dB(A) | 1 | 5,5 | ≤ 59 | ≤ 64 | ≤ 66 | ≤ 66 | ≤ 68 | ≤ 68 | - | - | |
2 | 22-55 | ≤ 60 | ≤ 62 | ≤ 64 | ≤ 66 | ≤ 67 | ≤ 67 | ≤ 68 | ≤ 70 | |||
3 | 88-220 | ≤ 60 | ≤ 62 | ≤ 64 | ≤ 66 | ≤ 66 | ≤ 67 | ≤ 67 | ≤ 68 | |||
Účinnost | % | 1 | 4~5,5 | ≥ 97 % | ||||||||
2 | 16-55 | ≥ 94 % | ||||||||||
3 | 64~400 | ≥ 92 % |
Momenty setrvačnosti
Model číslo | AP/APC 090 |
AP/APC 110 | AP/APC 140 | AP/APC 200 | AP/APC 255 | AP/APC 285 | AP/APC 355 | AP/APC 450 | |||||||||||||||
Ø (vstup) | stupeň | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 1 | 2 | 3 | 2 | 3 | 2 | 3 |
14 | kg.cm2 | - | - | 0,16 | - | - | 0,21 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - |
19 | 0,42 | 0,21 | 0,19 | 1,68 | 0,68 | 0,63 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | |
24 | 0,66 | 0,6 | - | 4,89 | 4,52 | - | 6,83 | 5,04 | 0,68 | - | - | - | - | - | - | - | - | - | - | - | - | - | |
28 | 3,94 | - | - | 6,18 | - | - | 6,69 | 6,33 | 4,52 | - | - | 5,04 | - | - | 7,18 | - | - | - | - | - | - | - | |
32 | - | - | - | 8,58 | - | - | 9,60 | 8,73 | - | - | 10,10 | 6,33 | - | - | 10,01 | - | - | - | - | - | - | - | |
35 | - | - | - | 13,89 | - | - | 15,05 | 14,04 | - | 15,79 | 15,54 | 8,73 | - | 17,75 | 15,54 | - | - | 17,75 | - | - | - | - | |
38 | - | - | - | 18,91 | - | - | 20,82 | 19,05 | - | 21,30 | 21,32 | 14,04 | - | 23,26 | 21,32 | - | 27,05 | 23,26 | - | 23,26 | - | 27,05 | |
42 | - | - | - | - | - | - | 22,71 | - | - | 23,43 | 23,20 | 19,05 | 24,84 | 25,40 | - | - | 28,95 | 25,40 | 28,79 | 25,40 | - | 28,95 | |
48 | - | - | - | - | - | - | 55,58 | - | - | 59,06 | 56,07 | - | 60,55 | 61,02 | - | 64,93 | 64,66 | 61,02 | 92,76 | 61,02 | 106,06 | 64,66 | |
55 | - | - | - | - | - | - | - | - | - | - | - | - | 88,20 | - | - | 92,99 | - | - | 105,41 | - | 118,67 | - | |
60 | - | - | - | - | - | - | - | - | - | - | - | - | - | - | - | 115,80 | - | - | - | - | 127,37 | - |
AP APC APK(2-stupňová) APK(3-stupňová) APCK(2-stupňová) APCK(3-stupňová) APCK(4-stupňová) APCK(2-stupňová)

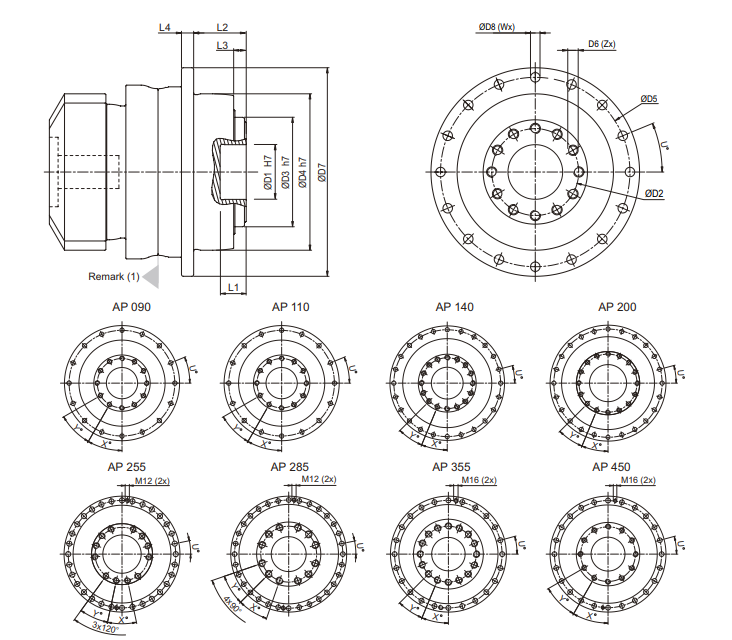

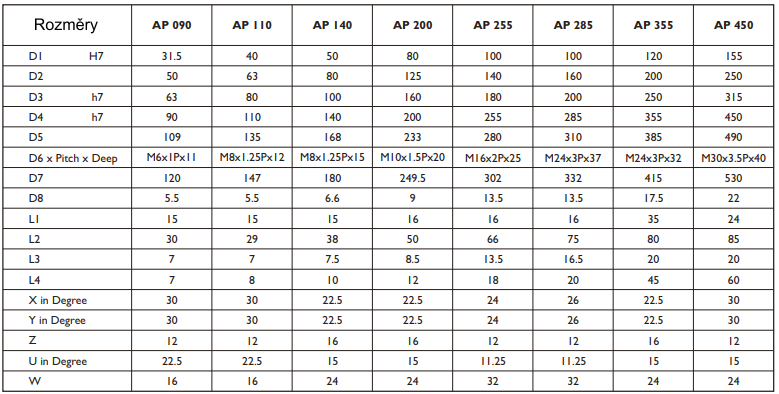

Rozměry AP
Rozměry APC

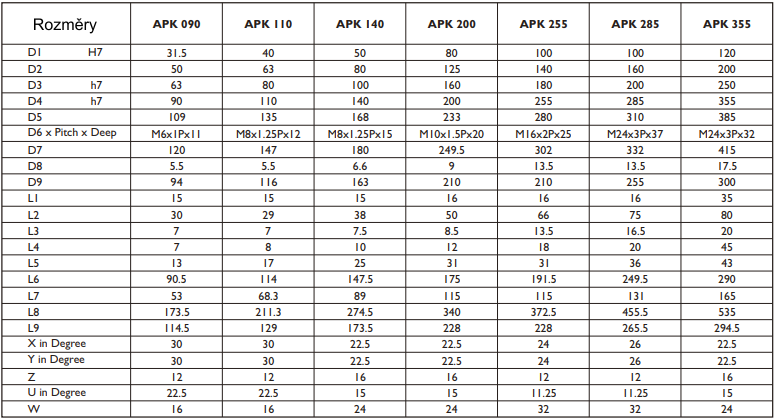

Rozměry APK (2-stupňová)

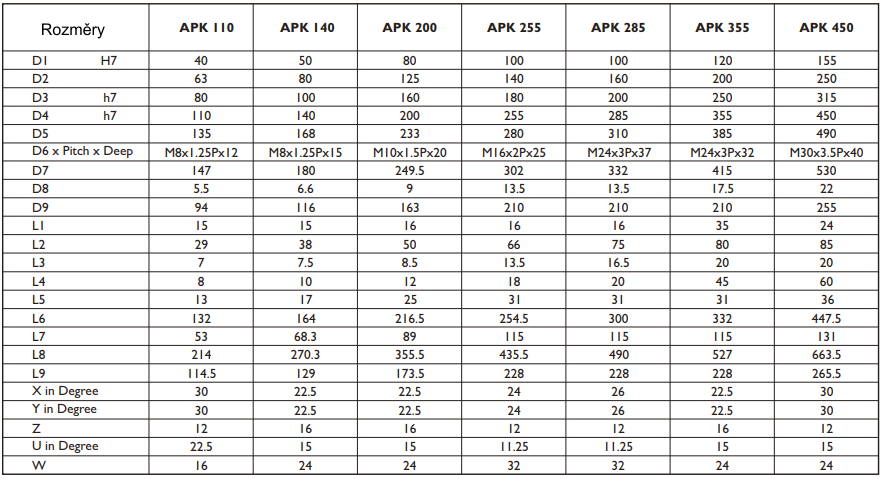

Rozměry APK (3-stupňová)

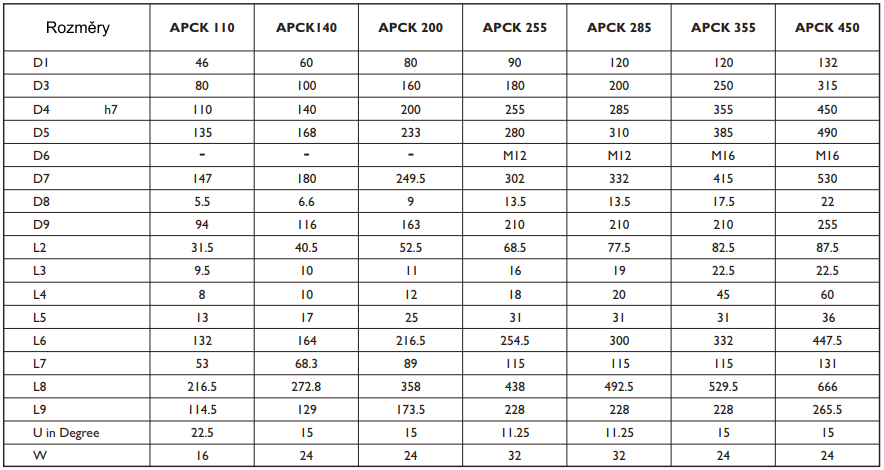

Rozměry APCK (2-stupňová)

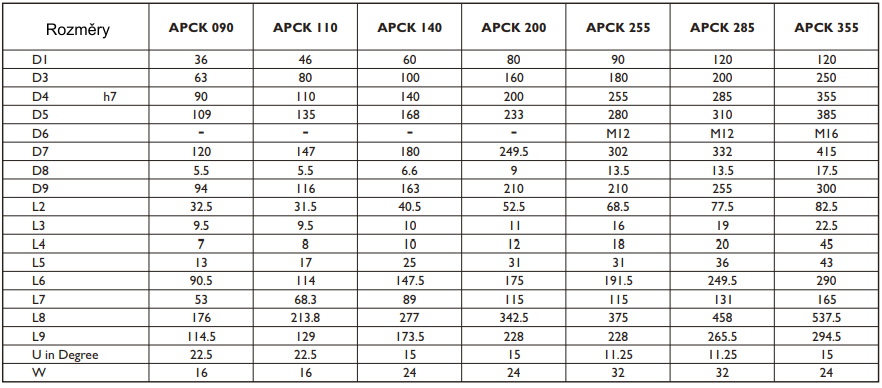

Rozměry APCK (3-stupňová)

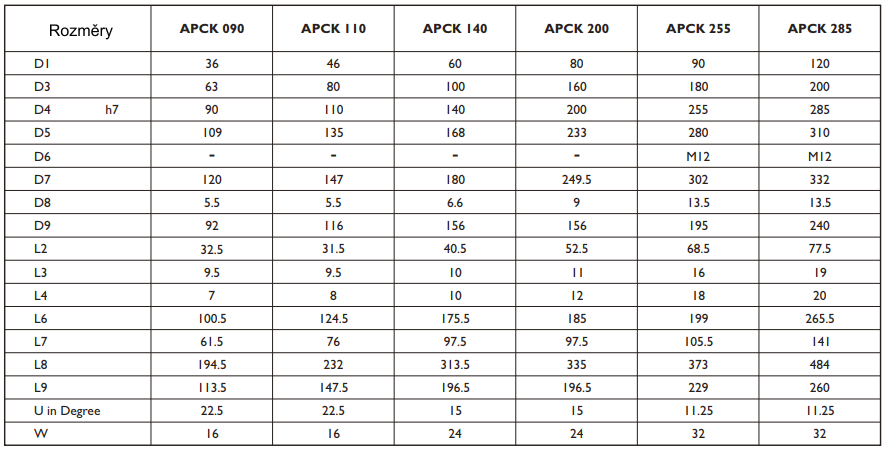

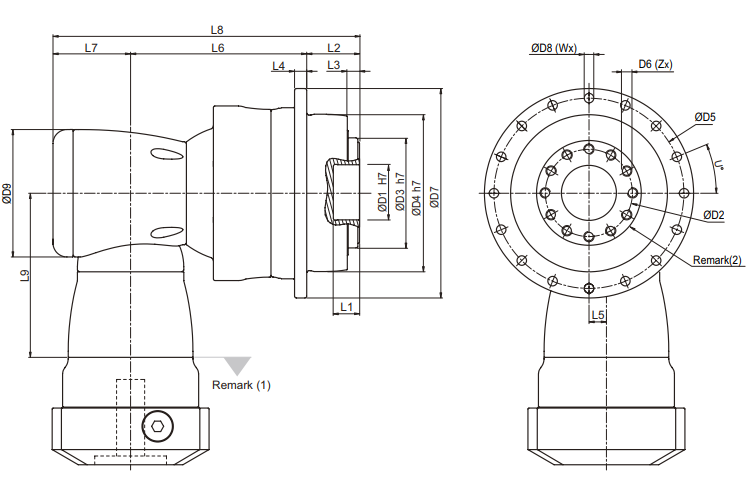

Rozměry APCK (4-stupňová)

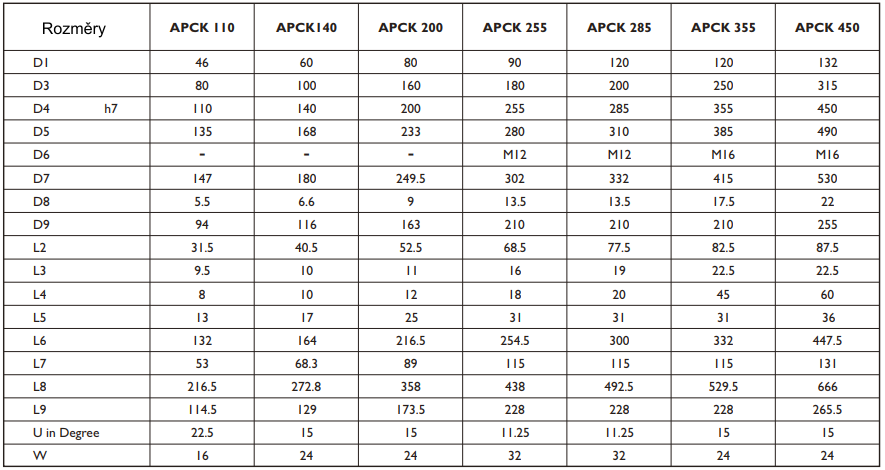

Rozměry APCK (2-stupňová)

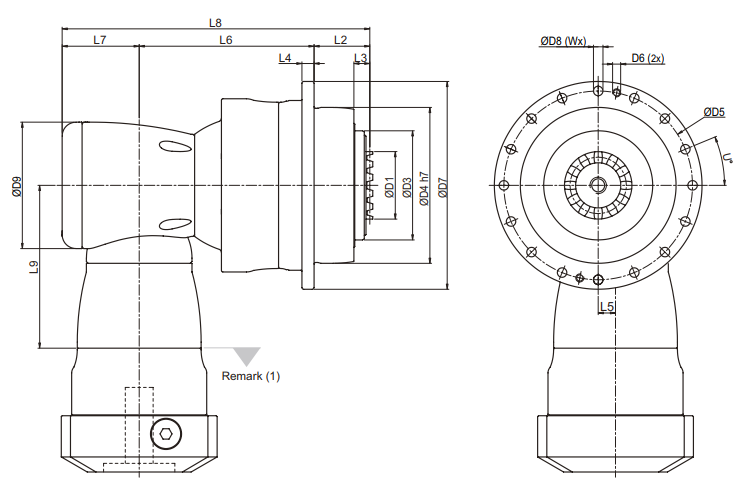

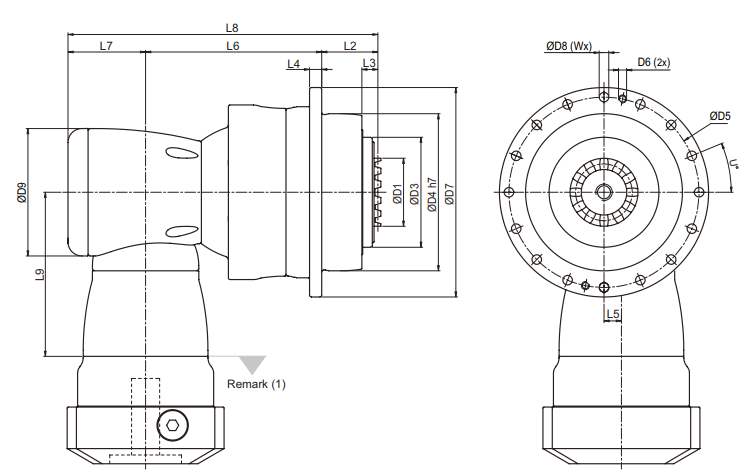

Výše uvedené 3D modely jsou s náhodně vygenerovanou motorovou přírubou. Pro vygenerování 3D modelu podle typu motoru použijte náš Konfigurátor.
