GL řada
Převodovky pro AGV či řemenové pohony
- 3 velikosti: 82 mm až 132 mm
- rozsah momentů 21 až 355 Nm
- rozsah převodových poměrů až do 90:1
- vůle v ozubení až 3 arc. min
- nízká hlučnost ≤58 dB a vysoká účinnost až 97%

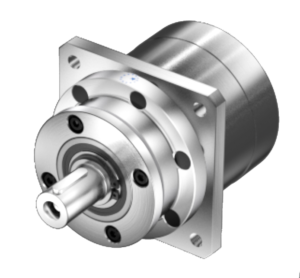

Převodovky řady GL jsou přesné planetové převodovky navržené speciálně pro AGV aplikace, či řemenové pohony. Jedinečný rotační výstupní náboj umožňuje připojení hnacího kola nebo řemenice na vnější stranu převodovky, čímž se velká část převodovky doslova schová dovnitř kola nebo řemenice. Výsledkem je úspora místa. Převodovky řady GL jsou vybaveny zesílenými výstupními ložisky, které zaručují maximální radiální a axiální zatížitelnost.
Řada GL je k dispozici také s hřídelovým vstupem (GLS), který umožňuje pohánět převodovku na vstupu pomocí řemenice s řemenem.
- Navrženo speciálně pro AGV aplikace
- Vysoká radiální únosnost

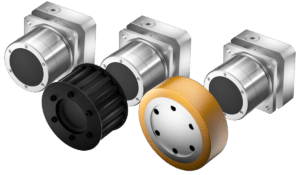

- Výstupní náboj pro přímou montáž kola či řemenice
- Výstupní moment:
T2N : 14 Nm - 2000 Nm
- Převodové poměry:
1-stupňová: 2 / 3 / 4 / 6 / 9
2-stupňová: 10 / 15 / 20 / 24 / 30 / 36 / 40 / 45 / 60 / 90
- Malá vůle v ozubení:
1-stupňová: ≤ 3 arcmin
2-stupňová: ≤ 5 arcmin
- Vysoká účinnost:
1-stupňová: ≥ 97%
2-stupňová% : ≥ 94
- Jednoduchá montáž
- Nízká hlučnost
- Kompaktní provedení
- Možnost standardní plné vstupní hřídele (varianta GLS) namísto svěrného spoje pro připojení pohonu

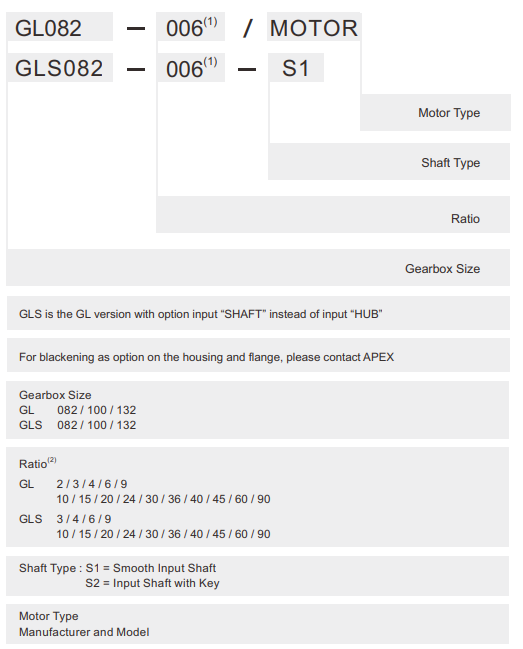

- Velikosti: GL082 / GL100 / GL132
090-012 , PL090-015 , PL090-016 , PL090-020 , PL090-025 , PL090-030 , PL090-035 , PL090-040 , PL090-050 , PL090-070 , PL090-100 , PL120-003 , PL120-004 , PL120-005 , PL120-007 , PL120-010
PARAMETRY
GL | Stupeň | Převod 1 | Typ | GL 082 | GL 100 | GL 132 | |
Nominální výstupní moment T2N |
Nm |
1 |
2 |
Vše |
60 | 102 | 280 |
3 | 90 | 155 | 355 | ||||
4 | 83 | 168 | 308 | ||||
6 | 54 | 115 | 252 | ||||
9 | 21 | 50 | 145 | ||||
2 |
10 | 60 | 102 | 280 | |||
15 | 90 | 155 | 355 | ||||
20 | 83 | 168 | 308 | ||||
24 | 54 | 115 | 252 | ||||
30 | 54 | 115 | 252 | ||||
36 | 21 | 50 | 145 | ||||
40 | 53 | 96 | 229 | ||||
45 | 21 | 50 | 145 | ||||
60 | 54 | 115 | 252 | ||||
90 | 21 | 50 | 145 | ||||
Bezpečnostní stop moment T2NOT | Nm | 1,2 | 2~90 | Vše | 3 násobek T2N | ||
Max. akcelerační moment T2B | Nm | 1,2 | 2~90 | Vše | 1,5 násobek T2N | ||
Moment na prázdno (4) | Nm | 1 | 2~9 | Vše | 0,45 | 0,7 | 1,4 |
2 | 10~90 | Vše | 0,2 | 0,3 | 0,6 | ||
Vůle (2) | arcmin | 1,2 | 2~90 | Vše | ≤6 | ≤6 | ≤6 |
Torzní tuhost | Nm/arcmin | 1,2 | 2~90 | Vše | 8 | 22 | 60 |
Nominální vstupní rychlost n1N | ot/min | 1
2 |
2~9
10~90 |
Vše | 5.000
5.000 |
3.600
4.600 |
3.600
4.600 |
Max. vstupní rychlost n1B | ot/min | 1
2 |
2~9
10~90 |
Vše | 7.000
7.000 |
6.000
7.000 |
6.000
7.000 |
Max. radiální zatížení F2rB (3) | N | 1,2 | 2~90 | Vše | 2.860 | 3.400 | 7.200 |
Max. axiální zatížení F2aB (3) | N | 1,2 | 2~90 | Vše | 1.430 | 1.700 | 3.600 |
Max. klopný moment M2k (4) | Nm | 1,2 | 2~90 | Vše | 117 | 155 | 452 |
Provozní teplota | °C | 1,2 | 2~90 | Vše | -10° C ~ +90°C | ||
Třída krytí | 1,2 | 2~90 | Vše | IP65 | |||
Mazání | 1,2 | 2~90 | Vše | Syntetické mazivo | |||
Montážní pozice | 1,2 | 2~90 | Vše | Všechny polohy | |||
Hlučnost (4) | dB (A) | 1
2 |
2~9
10~90 |
Vše | ≤ 58
≤ 58 |
≤ 59
≤ 59 |
≤ 64
≤ 60 |
Účinnost n | % | 1 | 3~9 | Vše | ≥97% | ||
2 | 10~90 | ≥94% |
(2) Vůle je měřena jako 2% nominální výstupního momentu T2N
(3) Na střed výstupní hřídele při 100 ot/min
(4) Tyto hodnoty jsou změřeny převodovkami s převodem 10 (1-stupňová) nebo převodem 100 (2-stupňová) při 3000 ot/min bez zatížení
(5) Při kontinuálním zatížení bude životnost menší než 10 000 hodin
Model | GL 082 | GL 100 | GL 132 | ||||
Ø (A) (C3) | 1-st. | 2-st. | 1-st. | 2-st. | 1-st. | 2-st. | |
8 | kg•cm2 | - | 0,10 | - | - | - | - |
11 | 0,21 | 0,16 | - | 0,17 | - | - | |
14 | 0,24 | 0,20 | 0,54 | 0,21 | - | 0,42 | |
19 | 0,64 | - | 1,79 | 0,6 | 2,51 | 0,66 | |
24 | - | - | 4,06 | - | 4,78 | 3,94 | |
28 | - | - | - | - | 6,15 | - | |
32 | - | - | - | - | 8,03 | - | |
35 | - | - | - | - | 14,72 | - | |
38 | - | - | - | - | 17,38 | - | |
42 | - | - | - | - | - | - |
PL0(1) Převod ( i = N vstup / N výstup )
(2) Vůle je měřena jako 2% nominální výstupního momentu T2N
(3) Na střed výstupní hřídele při 100 ot/min
(4) Tyto hodnoty jsou změřeny převodovkami s převodem 10 (1-stupňová) nebo převodem 100 (2-stupňová) při 3000 ot/min bez zatížení
(5) Při kontinuálním zatížení bude životnost menší než 10 000 hodin70-003 , PL070-004 , PL070-005 , PL070-007 , PL070-010 , PL070-012 , PL070-015 , PL070-016 , PL070-020 , PL070-025 , PL070-030 , PL070-035 , PL070-040 , PL070-050 , PL070-070 , PL070-100 , PL090-003 , PL090-004 , PL090-005 , PL090-007 , PL090-010 , PL090-012 , PL090-015 , PL090-016 , PL090-020 , PL090-025 , PL090-030 , PL090-035 , PL090-040 , PL090-050 , PL090-070 , PL090-100 , PL120-003 , PL120-004 , PL120-005 , PL120-007 , PL120-010 , PL120-012 , PL120-015 , PL120-016 , PL120-020 , PL120-025 , PL120-030 , PL120-035 , PL120-040 , PL120-050 , PL120-070 , PL120-100 ,

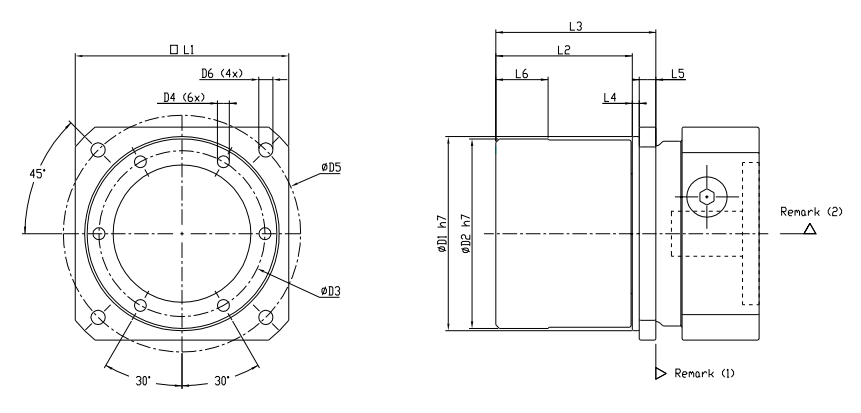

GL řada:
Rozměry | GL 082 | GL 100 | GL 132 | |||
1-st. | 2-st. | 1-st. | 2-st. | 1-st. | 2-st. | |
D1 h7 | 82 | 100 | 132 | |||
D2 h7 | 80 | 96 | 128 | |||
D3 | 70 | 84 | 114 | |||
D4 x stupeň x hloubka | M5x0.8pX8 | M6x1pX10 | M8x1.25Px12.5 | |||
D5 | 100 | 122 | 166 | |||
D6 | M6x1P | M8x1.25P | M10x1.5p | |||
L1 | 90 | 108 | 140 | |||
L2 | 57.5 | 62.5 | 85.5 | |||
L3 | 67.5 | 75.5 | 101.5 | |||
L4 | 3 | 3.5 | 4 | |||
L5 | 7 | 9.5 | 12 | |||
L6 | 22 | 24 | 34 |
