C série – standardní pastorek

C série – standardní pastorek

Pastorek se šikmým ozubením

  • Šikmé ozubení – levé
  • Modul 2 až 5
  • Kvalita ozubení 4
  • Materiál: Ocel 16MnCr5
  • Kalené a broušené ozubení
  • Posuvná síla až 60 894 N
  • Maximální moment až 5 815 Nm
  • Příruba dle ISO 9409-1-A
  • Adhezní podložky ke zvýšení statického tření
  • Nízká hlučnost

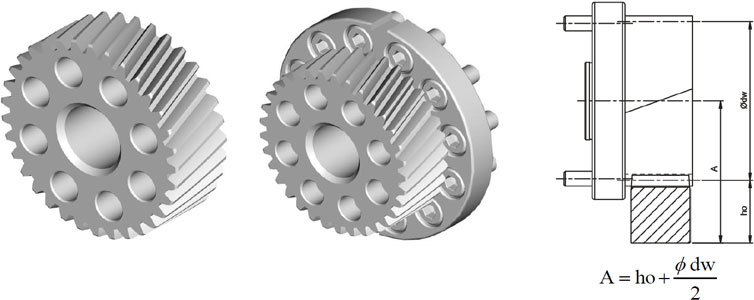

Standardní pastorek umožní snadné připojení k převodovkám s výstupní přírubou. Standardizovaná rozteč šroubů dle ISO 9409-1-A je plně kompatibilní s převodovkami řady AD/ADR, PD/PDR a AH/AHR.

V případě menších pastorků (malý počet zubů) lze tyto kombinovat s redukční přírubu. K dispozici jsou rovněž adhezní podložky ke zvýšení statického tření.

  • Modul: 2 / 3 / 4 / 5 / 6 / 8
  • Kvalita ozubení: Q4
  • Ocel: 16MnCr5
  • Šikmé ozubení – levé
  • Tolerance šířky zubu: e24 (DIN3967)
  • Kalené a broušené ozubení
  • Tvrdost ozubení 60 HRC.
  • posuvná síla: 63 814 N*
  • moment: 3 250 Nm*
  • Redukční příruby
  • Adhezní podložky

*V případě, že je pastorek kombinován s přírubou, je nutno zkontrolovat max. přípustný moment a sílu dle pevnosti použitých šroubů.




KALENÍ PASTORKŮ

Materiál: Ocel 16MnCr5
Tepelná úprava: Cementování
Ozubení: Broušené

Indukční kalení
Povrchová tvrdost* 640 - 720 HV
Tvrdost pod efektivní vrstvou prokalení L 515 - 580 HV

*Povrchová tvrdost je měřena v roztečné kružnici.

Modul L (mm)
1,5 0,3
1,591 (Pitch 5) 0,3
2 0,3
2,5 0,38
3 0,45
3,183 (Pitch 10) 0,48
4 0,6
4,244 (Pitch 13,33) 0,64
5 0,75
6 0,9
8 1,2
10 1,5

C02L26A031 , C02L27A031 , C02L29A031 , C02L35A031 , C02L29A040 , C02L33A050 , C02L36A050 , C02L37A050 , C02L37B050 , C02L40C063 , C02L45C063 , C03L30C063 , C03L31A050 , C03L35B080 , C03L40B080 , C04L30B080 , C04L38B125 , C05L21B080 , C05L36B125

Pevnost šroubů limituje přenos maximálního kroutícího momentu pastorku s navařenou přírubou, viz. tabulka níže

d1 h6 d2 Velikost šroubu Max. moment (Nm)
31,5 50 M6 175
40 63 M6 335
50 80 M8 810
80 125 M10 2 055




MAXIMÁLNÍ PŘÍPUSTNÝ MOMENT A POSUVNÁ SÍLA

PASTOREK HŘEBEN
Kvalita Q4 Q5H Q5 Q6 Q7 Q8 Q9 Q10
Materiál Ocel 45C Ocel 16MnCr5 Ocel 45C Ocel 45C Ocel 45C Ocel 45C Nerezová ocel Ocel 45C
Tepelná úprava Indukční kalení Cementování Cementace s následným indukčním kalením Indukční kalení Indukční kalení Indukční kalení Normalizační žáhání Solution Indukční kalení
Mn z(1) dw(5) Maximální posuvná síla a kroutící moment
2 26 56,8 F2T(8) (N) 10 150 10 150 8 519 8 156 2 175 3 806
F2B(9) (Nm) 280 280 235 225 60 105
27 57,296 F2T(8) (N) 10 646 10 646 8 901 8 552 2 443 4 014
F2B(9) (Nm) 305 305 255 245 70 115
29 63,2 F2T(8) (N) 10 075 10 075 8 450 8 125 2 600 3 737
F2B(9) (Nm) 310 310 260 250 80 115
33 70,028 F2T(8) (N) 10 424 10 424 8 568 8 140 3 713 3 713
F2B(9) (Nm) 365 365 300 285 130 130
35 75,8 F2T(8) (N) 10 367 10 367 8 617 8 213 4 174 3 635
F2B(9) (Nm) 385 385 320 305 155 135
36 76,394 F2T(8) (N) 10 734 10 734 8 901 8 508 4 320 3 927
F2B(9) (Nm) 410 410 340 325 165 150
37 80,2 F2T(8) (N) 10 444 10 444 8 661 8 151 4 076 3 566
F2B(9) (Nm) 410 410 340 320 160 140
40 86,4 F2T(8) (N) 10 485 10 485 8 718 8 254 4 123 3 652
F2B(9) (Nm) 445 445 370 350 175 155
45 96,8 F2T(8) (N) 10 577 10 577 8 796 8 273 4 189 3 560
F2B(9) (Nm) 505 505 420 395 200 170
3 30 95,493 F2T(8) (N) 19 792 19 792 16 755 16 336 9 006 11 310
F2B(9) (Nm) 945 945 800 780 430 540
31 100,8 F2T(8) (N) 19 153 19 153 16 215 15 809 8 817 10 742
F2B(9) (Nm) 945 945 800 780 435 530
35 113,6 F2T(8) (N) 19 298 19 298 16 247 15 887 8 976 10 592
F2B(9) (Nm) 1 075 1 075 905 885 500 590
40 129,599 F2T(8) (N) 15 708 15 708 13 273 13 038 7 383 8 718
F2B(9) (Nm) 1 000 1 000 845 830 470 555
4 30 127,324 F2T(8) (N) 36 128 31 102 31 023 30 552 17 514 22 070
F2B(9) (Nm) 2 300 1 980 1 975 1 945 1 115 1 405
38 163,2 F2T(8) (N) 37 079 31 871 31 809 31 313 18 229 22 508
F2B(9) (Nm) 2 890 2 570 2 565 2 525 1 470 1 815
5 21 111,409 F2T(8) (N) 47 483 55 112 47 483 47 393 46 944 17 683 37 609
F2B(9) (Nm) 2 645 3 070 2 645 2 640 2 615 985 2 095
36 190,986 F2T(8) (N) 52 360 60 894 52 360 52 360 51 889 31 782 42 045
F2B(9) (Nm) 5 000 5 815 5 000 5 000 4 955 3 035 4 015

(1) Počet zubů (5) Průměr roztečné kružnice (mm) (8) Maximální posuvná síla (9) Maximální moment



Maximální přípustný kroutící moment standardního pastorku je udáván pro rychlost 1,5 m/s a při:
- dodržení řádného mazání (automatický mazací systém nebo každodenní manuální mazání)
- bezpečnosti proti únavovému zlomu SF ≥ 1,4
- koeficientu bezpečnosti v dotyku SH ≥ 1
- koeficientu bezpečnosti aplikace SB = 1
- dodržení životnosti 20 000 hodin.
Při vyšších rychlostech je max. přípustný kroutící moment nižší. Je nutné zvýšení koeficientu bezpečnosti aplikace. Vůle převodu je závislá na osových vzdálenostech.

C02L26A031 , C02L27A031 , C02L29A031 , C02L35A031 , C02L29A040 , C02L33A050 , C02L36A050 , C02L37A050 , C02L37B050 , C02L40C063 , C02L45C063 , C03L30C063 , C03L31A050 , C03L35B080 , C03L40B080 , C04L30B080 , C04L38B125 , C05L21B080 , C05L36B125

KVALITA 4 - LEGOVANÁ OCEL

Tolerance šířky ozubení: e24
Šikmé ozubení - levé
Kaleno a ozubení broušené

Materiál pastorku je cementován, povrchová tvrdost dosahuje 60 HRc.
Povrch zubů je broušený pro snížení hlučnosti a zlepšení odolnosti vůči opotřebení.
Inbus šrouby (DIN 912, pevnost 12,9) jsou součástí dodávky.

Mn 2: 26, 27, 29, 35 - vhodné pro typy převodovek AH064 / AD064 / PD064 / KH064
Mn 2,3: 29, 33, 36, 37, 31 - vhodné pro typy převodovek AH090 / AD090 / PD090 / KH090
Mn 2, 3: 30, 40, 45 - vhodné pro typy převodovek AH11 / AD110 / PD110 /KH110
Mn 3, 4, 5: 21, 30, 35, 40 - vhodné pro typy převodovek AH140 / KH140
Mn 4, 5: 36, 38 - vhodné pro typy převodovek AH200 / AD200 / KH200

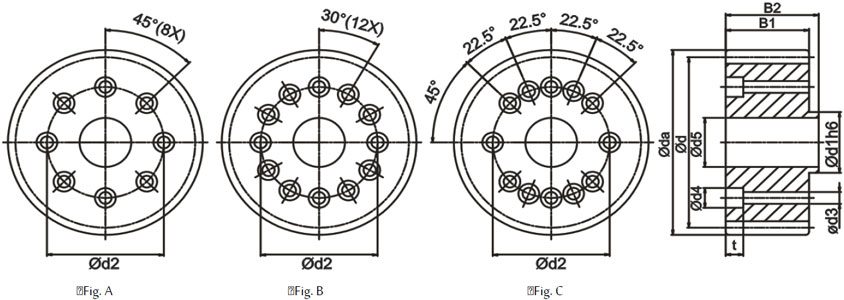

Modul z(1) x(2) da(3) d(4) dw(5) d1 d2 B1 B2 d3 d4 t d5 L(6) Fig Označení
2 26 0,407 60,800 55,174 56,800 20,0 31,5 26 29 5,5 9,5 12,0 16,2 173,334 A C02L26A031
27 0,000 61,296 57,296 57,296 20,0 31,5 30 33 5,5 9,5 11,0 16,2 180,000 A C02L27A031
29 0,415 67,200 61,540 63,200 20,0 31,5 26 29 5,5 9,5 12,0 16,2 193,334 A C02L29A031
35 0,382 79,800 74,272 75,800 20,0 31,5 26 29 5,5 9,5 12,0 16,2 233,334 A C02L35A031
29 0,415 67,200 61,540 63,200 25,0 40,0 26 29 6,6 11,0 10,5 20,3 193,334 A C02L29B040
33 0,393 75,599 70,028 71,599 31,5 50,0 26 29 6,6 11,0 14,0 23,7 220,000 A C02L33A050
36 0,000 80,394 76,394 76,394 31,5 50,0 30 33 6,6 11,0 8,0 23,7 240,000 A C02L36A050
37 0,421 84,200 78,517 80,200 31,5 50,0 26 29 6,6 11,0 14,0 23,7 246,667 A C02L37A050
37 0,421 84,200 78,517 80,200 31,5 50,0 26 29 6,6 11,0 14,0 23,7 246,667 B C02L37B050
40 0,379 90,400 84,883 86,400 40,0 63,0 26 29 6,6 11,0 11,5 32,2 266,667 C C02L40C063
45 0,327 100,800 95,493 96,800 40,0 63,0 26 29 6,6 11,0 11,5 32,2 300,000 C C02L45C063
3 30 0,000 101,493 95,493 95,493 40,0 63,0 35 39 6,6 11,0 9,5 32,2 300,000 C C03L30C063
31 0,354 106,800 98,676 100,800 31,5 50,0 31 35 6,6 11,0 14,0 23,7 310,000 B C03L31B050
35 0,365 119,600 111,409 113,600 50,0 80,0 31 35 9,0 14,0 10,5 32,2 350,000 B C03L35B080
40 0,379 135,599 127,324 129,599 50,0 80,0 31 35 9,0 14,0 10,5 32,2 400,000 B C03L40B080
4 30 0,000 135,324 127,324 127,324 50,0 80,0 45 49 9,0 14,0 9,5 32,2 400,000 B C04L30B080
38 0,240 171,200 161,277 163,200 80,0 125,0 41 45 11,0 17,5 10,5 56,1 506,667 B C04L38B125
5 21 0,000 121,409 111,409 111,409 50,0 80,0 59 64 9,0 14,0 11,5 32,2 350,000 B C05L21B080
36 0,000 200,986 190,986 190,986 80,0 125,0 55 60 11,0 17,5 12,5 56,1 600,000 B C05L36B125

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

Pevnost šroubů limituje přenos maximálního kroutícího momentu pastorku s navařenou přírubou, viz. tabulka níže.

d1 h6 d2 Velikost šroubu Max. moment (Nm)
20 31,5 M5 75
25 40 M6 140
31,5 50 M6 175
40 63 M6 335
50 80 M8 810
80 125 M10 2 055

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

C02L26A031 , C02L27A031 , C02L29A031 , C02L35A031 , C02L29A040 , C02L33A050 , C02L36A050 , C02L37A050 , C02L37B050 , C02L40C063 , C02L45C063 , C03L30C063 , C03L31A050 , C03L35B080 , C03L40B080 , C04L30B080 , C04L38B125 , C05L21B080 , C05L36B125

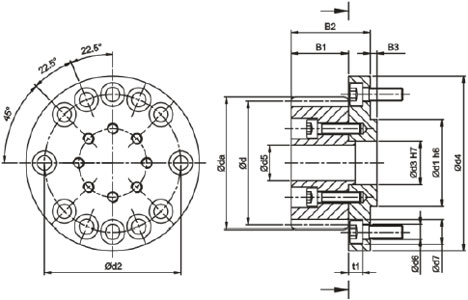

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 50 mm

Vhodné pro typy převodovek: AH090 / AD090 / PD090 / KH090

Modul z(1) x(2) da(3) d(4) dw(5) d1 h6 d2 d3 H7 d4 d5 B1 B2 B3 d6 d7 t1 L(6) Označení
Pastorek Příruba
  2 26 0,407 60,8 55,174 56,8 31,5 50 20 63 16,2 26 36 3 6,6 11 6,5 173,334 C02L26A031 FA050
27 0 61,296 57,296 57,296 31,5 50 20 63 16,2 30 40 3 6,6 11 6,5 180 C02L27A031 FA050
29 0,415 67,2 61,54 63,2 31,5 50 20 63 16,2 26 36 3 6,6 11 6,5 193,334 C02L29A031 FA050
29 0,415 67,2 61,54 63,2 31,5 50 25 63 16,2 26 36 3 6,6 11 6,5 193,334 C02L29A040 FB050
35 0,382 79,8 74,272 75,8 31,5 50 20 63 16,2 26 36 3 6,6 11 6,5 233,334 C02L35A031 FA050

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

C02L26A031 , C02L27A031 , C02L29A031 , C02L35A031 , C02L29A040 , C02L33A050 , C02L36A050 , C02L37A050 , C02L37B050 , C02L40C063 , C02L45C063 , C03L30C063 , C03L31A050 , C03L35B080 , C03L40B080 , C04L30B080 , C04L38B125 , C05L21B080 , C05L36B125

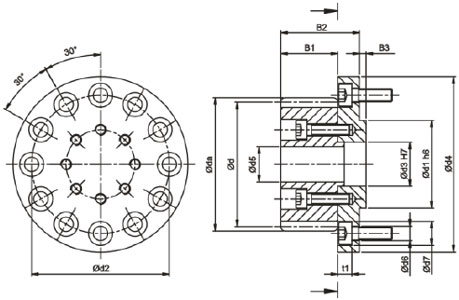

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 63 mm

Vhodné pro typy převodovek: AH110 / AD110

Modul z(1) x(2) da(3) d(4) dw(5) d1 h6 d2 d3 H7 d4 d5 B1 B2 B3 d6 d7 t1 L(6) Označení
Pastorek Příruba
2 26 0,407 60,8 55,174 56,8 40 63 20 80 16,2 26 36 3 6,6 11 6,5 173,334 C02L26A031 FA063
27 0 61,296 57,296 57,296 40 63 20 80 16,2 30 40 3 6,6 11 6,5 180 C02L27A031 FA063
29 0,415 67,2 61,54 63,2 40 63 20 80 16,2 26 36 3 6,6 11 6,5 193,334 C02L29A031 FA063
35 0,382 79,8 74,272 75,8 40 63 20 80 16,2 26 36 3 6,6 11 6,5 233,334 C02L35A031 FA063

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

C02L26A031 , C02L27A031 , C02L29A031 , C02L35A031 , C02L29A040 , C02L33A050 , C02L36A050 , C02L37A050 , C02L37B050 , C02L40C063 , C02L45C063 , C03L30C063 , C03L31A050 , C03L35B080 , C03L40B080 , C04L30B080 , C04L38B125 , C05L21B080 , C05L36B125

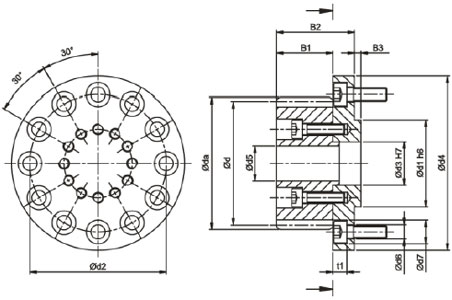

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 80 mm

Vhodné pro typy převodovek: AH140 / AD140 / KH140

Modul z(1) x(2) da(3) d(4) dw(5) d1 h6 d2 d3 H7 d4 d5 B1 B2 B3 d6 d7 t1 L(6) Označení
Pastorek Příruba
2 33 0,393 75,599 70,028 71,599 50 80 31,5 100 23,7 26 39 4 9 14 8,6 220 C02L33A050 FA080
36 0 80,394 76,394 76,394 50 80 31,5 100 23,7 30 43 4 9 14 8,6 240 C02L36A050 FA080
37 0,421 84,2 78,517 80,2 50 80 31,5 100 23,7 26 39 4 9 14 8,6 246,667 C02L37A050 FA080
3 31 0,354 106,8 98,676 100,8 50 80 31,5 100 23,7 31 44 4 9 14 8,6 310 C03L31A050 FA080

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

C02L26A031 , C02L27A031 , C02L29A031 , C02L35A031 , C02L29A040 , C02L33A050 , C02L36A050 , C02L37A050 , C02L37B050 , C02L40C063 , C02L45C063 , C03L30C063 , C03L31A050 , C03L35B080 , C03L40B080 , C04L30B080 , C04L38B125 , C05L21B080 , C05L36B125

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 125 mm

Vhodné pro typy převodovek: AH200 / AD200 / KH200

Modul z(1) x(2) da(3) d(4) dw(5) d1 h6 d2 d3 H7 d4 d5 B1 B2 B3 d6 d7 t1 L(6) Označení
Pastorek Příruba
3 35 0,365 119,6 111,409 113,6 80 125 50 148 32,2 31 50 6 11 17,5 14 350 C03L35B080 FA125
40 0,379 135,599 127,324 125,999 80 125 50 148 32,2 31 50 6 11 17,5 14 400 C03L40B080 FA125
4 30 0 135,324 127,324 127,324 80 125 50 148 32,2 45 64 6 11 17,5 14 400 C04L30B080 FA125
5 21 0 121,409 111,409 111,409 80 125 50 148 32,2 59 78 6 11 17,5 14 350 C05L21B080 FA125

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

C02L26A031 , C02L27A031 , C02L29A031 , C02L35A031 , C02L29A040 , C02L33A050 , C02L36A050 , C02L37A050 , C02L37B050 , C02L40C063 , C02L45C063 , C03L30C063 , C03L31A050 , C03L35B080 , C03L40B080 , C04L30B080 , C04L38B125 , C05L21B080 , C05L36B125

Materiál pastorku je cementován, povrchová tvrdost dosahuje 60 HRc.
Povrch zubů je broušený pro snížení hlučnosti a zlepšení odolnosti vůči opotřebení.
Inbus šrouby (DIN 912, pevnost 12,9) jsou součástí dodávky.
Příruba je zpravidla vyrobena z oceli 45C bez tepelné úpravy.
V případě, že je pastorek kombinováns přírubou, je nutno zkontrolovat max. přípustný moment dle pevnosti šroubů.

ADHEZNÍ PODLOŽKA

ISO interface d1 d2 d3 d4 Fig Max. kroutící moment  (Nm) Označení
A-31,5 39 31,5 20 5,5 A 98 FR031
A-50 62 50 31,5 6,6 A 228 FR050
A-63 80 63 40 6,6 B 435 FR063
A-80 100 80 50 9 C 1050 FR080
A-125 148 125 80 11 C 2670 FR125

Ke snížení koeficientu statického tření lze docílit vložením adhezní podložky mezi pastorek a rozšiřující přírubu. Lze tak docílit zvýšení efektivního přenosu kroutícího momentu až o 30%. Zkontrolujte také omezení přenášeného kroutícího momentu šroubů.

C02L26A031 , C02L27A031 , C02L29A031 , C02L35A031 , C02L29A040 , C02L33A050 , C02L36A050 , C02L37A050 , C02L37B050 , C02L40C063 , C02L45C063 , C03L30C063 , C03L31A050 , C03L35B080 , C03L40B080 , C04L30B080 , C04L38B125 , C05L21B080 , C05L36B125
