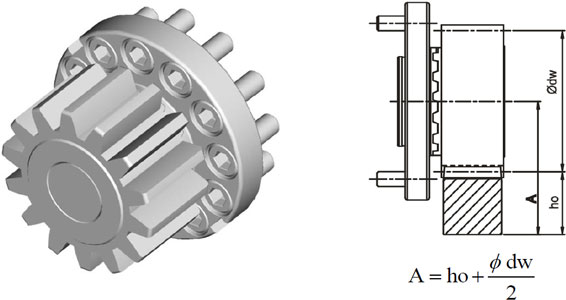

Pastorek s přímým ozubením

  • Patentovaná zubová spojka (Curvic plate)
  • Rychlá změna pastorku
  • Modul 2 až 10
  • Kvalita ozubení 4
  • Materiál: Ocel 16MnCr5
  • Přímé ozubení, úhel záběru 20°
  • Kalené a broušené ozubení
  • Posuvná síla až 143 867 N
  • Maximální moment až 10 790 Nm
  • Příruba dle ISO 9409-1-A

Pastorek s přírubou se zubovou spojkou s výhodou použijete v aplikacích, kde dochází k časté výměně/obměně pastorků (testování, vývoj atd.) Díky upevnění jedním šroubem k přírubě je jeho záměna velmi rychlá. Standardizovaná příruba dle ISO 9409-1-A je plně kompatibilní s převodovkami řady AD/ADR, PD/PDR a AH/AHR. I přes svou jednoduchost zvládá toto spojení přenos krouticích momentů až 10 790 Nm.

Pastorky dodáváme v široké škále připojení k převodovkám APEX. Tím je zaručena plná kompatibilita a snadná montáž.

  • Patentovaná zubová spojka (Curvic plate):
  • Nulová vůle
  • Samočinná soustřednost
  • Přenos vysokých krouticích momentů
  • Výstupní poloha pastorku lze změnit jedním šroubem
  • Modul: 2 / 3 / 4 / 5 / 6 / 8 / 10
  • Kvalita ozubení: DIN 4
  • Materiál: Ocel 16MnCr5
  • Přímé ozubení, úhel záběru 20°
  • Tolerance šířky zubu: e24 (DIN 3967)
  • Kalené a broušené ozubení.
  • Tvrdost 60 HRC.
  • Posuvná síla: 143 867 N
  • Moment: 10 790 Nm

Rychlá výměna pastorku bez nutnosti uvolňování velkého množství šroubů.


KALENÍ PASTORKŮ

Materiál: Ocel 16MnCr5
Tepelná úprava: Cementování
Ozubení: Broušené

Indukční kalení
Povrchová tvrdost* 640 - 720 HV
Tvrdost pod efektivní vrstvou prokalení L 515 - 580 HV

*Povrchová tvrdost je měřena v roztečné kružnici.

Modul L (mm)
1,5 0,3
1,591 (Pitch 5) 0,3
2 0,3
2,5 0,38
3 0,45
3,183 (Pitch 10) 0,48
4 0,6
4,244 (Pitch 13,33) 0,64
5 0,75
6 0,9
8 1,2
10 1,5

MAXIMÁLNÍ PŘÍPUSTNÝ MOMENT A POSUVNÁ SÍLA

PASTOREK HŘEBEN
Kvalita Q4 Q5H Q5 Q6 Q7 Q8 Q9 Q10
Materiál Ocel 45C Ocel 16MnCr5 Ocel 45C Ocel 45C Ocel 45C Ocel 45C Nerezová ocel Ocel 45C
Tepelná úprava Indukční kalení Cementování Cementace s následným indukčním kalením Indukční kalení Indukční kalení Indukční kalení Normalizační žíhání Solution Indukční kalení
Mn z(1) dw(5) Maximální posuvná síla a kroutící moment
2 21 44 F2T(8) (N) 7 857 7 857 6 429 6 190 1 190 714 4 048
F2B(9) (Nm) 165 165 135 130 25 15 85
3 19 58 F2T(8) (N) 14 211 14 211 13 860 13 509 3 684 1 754 9 825
F2B(9) (Nm) 405 405 395 385 105 50 280
21 66 F2T(8) (N) 14 921 14 921 12 381 12 063 2 540 1 270 9 683
F2B(9) (Nm) 470 470 390 380 80 40 305
4 19 81,5 F2T(8) (N) 27 105 26 974 26 711 26 184 7 500 3 026 20 921
F2B(9) (Nm) 1 030 1 025 1 015 995 285 115 795
5 19 98 F2T(8) (N) 44 316 44 316 44 316 44 211 43 158 14 316 5 263 36 211
F2B(9) (Nm) 2 105 2 105 2 105 2 100 2 050 680 250 1 720
6 19 117 F2T(8) (N) 63,,333 63 333 63 246 63 246 62 456 22 982 9 474 54 123
F2B(9) (Nm) 3 610 3 610 3 605 3 605 3 560 1 310 540 3 085
8 16 133 F2T(8) (N) 93 125 93 125 93 125 93 125 92 656 34 531 76 563
F2B(9) (Nm) 5 960 5 960 5 960 5 960 5 930 2 210 4 900
10 15 159 F2T(8) (N) 144 000 144 000 144 000 144 000 143 867 54 000 131 467
F2B(9) (Nm) 10 800 10 800 10 800 10 800 10 790 4 050 9 860

(1) Počet zubů (5) Průměr roztečné kružnice (mm) (8) Maximální posuvná síla (9) Maximální moment



Maximální přípustný kroutící moment pastorku se zubovou spojkou je udáván pro rychlost 1,5 m/s a při:
- dodržení řádného mazání (automatický mazací systém nebo každodenní manuální mazání)
- bezpečnosti proti únavovému zlomu SF ≥ 1,4
- koeficientu bezpečnosti v dotyku SH ≥ 1
- koeficientu bezpečnosti aplikace SB = 1
- dodržení životnosti 20 000 hodin.
Při vyšších rychlostech je max. přípustný kroutící moment nižší. Je nutné zvýšení koeficientu bezpečnosti aplikace. Vůle převodu je závislá na osových vzdálenostech.

KVALITA 4 - LEGOVANÁ OCEL

Tolerance šířky ozubení: e24
Přímé ozubení
Kaleno a ozubení broušené

Materiál pastorku je cementován, povrchová tvrdost dosahuje 60 HRc.
Povrch zubů je broušený pro snížení hlučnosti a zlepšení odolnosti vůči opotřebení.
Inbus šrouby (DIN 912, pevnost 12,9) jsou součástí dodávky.

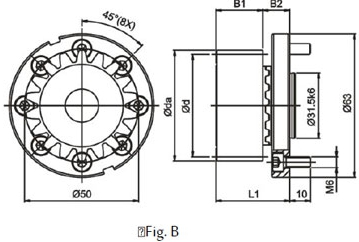

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 50 mm

Vhodné pro typy převodovek: AH090 / AD090 / PD090 / KH090

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
2 21 0,5 48 42 44 26 15 41 131,947 B A02121B050 A02121

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02121B050  , A02121A063  , A02121C063  , A03119A080  , A03119C080  , A04119A125  , A04119C125  , A05119A140  , A05119B140  , A05119C145  , A06119A160  , A06119B160  , A06119C166  , A08116A200  , A10115A250  , A02121  , A03119  , A04119  , A05119  , A06119  , A08116  , A10115

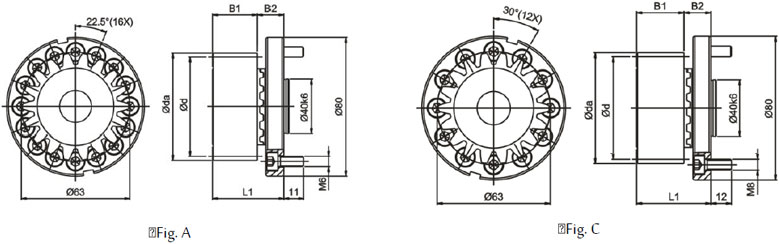

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 63 mm

Vhodné pro typy převodovek: AH110 / AD110 / PD110 /KH110

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
2 21 0,5 48 42 44 26 15 41 131,947 A A02121A063 A02121
19,5 45,5 C A02121C063

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02121B050  , A02121A063  , A02121C063  , A03119A080  , A03119C080  , A04119A125  , A04119C125  , A05119A140  , A05119B140  , A05119C145  , A06119A160  , A06119B160  , A06119C166  , A08116A200  , A10115A250  , A02121  , A03119  , A04119  , A05119  , A06119  , A08116  , A10115

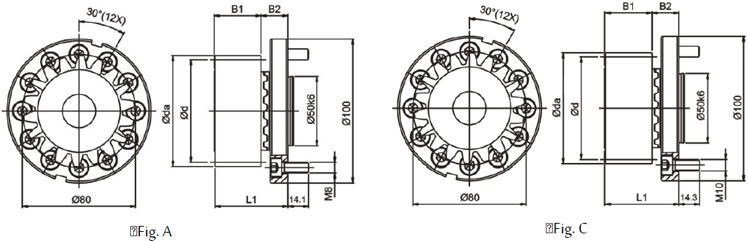

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 80 mm

Vhodné pro typy převodovek: AH140 / AD140 / KH140

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
3 19 0,1667 64 57 58 31 21,5 52,5 179,071 A Sada Pouze pastorek
A03119A080 A03119
C A03119C080

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02121B050  , A02121A063  , A02121C063  , A03119A080  , A03119C080  , A04119A125  , A04119C125  , A05119A140  , A05119B140  , A05119C145  , A06119A160  , A06119B160  , A06119C166  , A08116A200  , A10115A250  , A02121  , A03119  , A04119  , A05119  , A06119  , A08116  , A10115

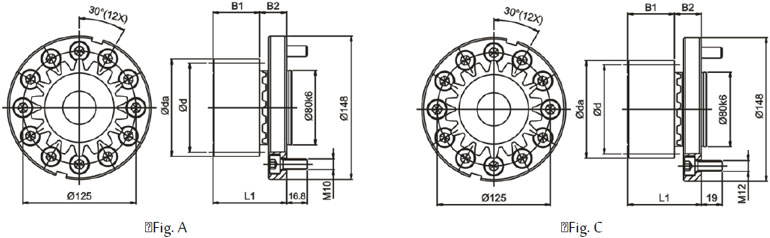

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 125 mm

Vhodné pro typy převodovek: AH200 / AD200 / KH200

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
4 19 0,6875 89,5 76 81,5 41 29 70 238,761 A A04119A125 A04119
C A04119C125

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02121B050  , A02121A063  , A02121C063  , A03119A080  , A03119C080  , A04119A125  , A04119C125  , A05119A140  , A05119B140  , A05119C145  , A06119A160  , A06119B160  , A06119C166  , A08116A200  , A10115A250  , A02121  , A03119  , A04119  , A05119  , A06119  , A08116  , A10115

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 140 / 145 mm

Vhodné pro typy převodovek: AH255 / AD255 / KH255

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
5 19 0,3 108 95 98 51 38 89 298,451 A A05119A140 A05119
B A05119B140
C A05119C145

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02121B050  , A02121A063  , A02121C063  , A03119A080  , A03119C080  , A04119A125  , A04119C125  , A05119A140  , A05119B140  , A05119C145  , A06119A160  , A06119B160  , A06119C166  , A08116A200  , A10115A250  , A02121  , A03119  , A04119  , A05119  , A06119  , A08116  , A10115

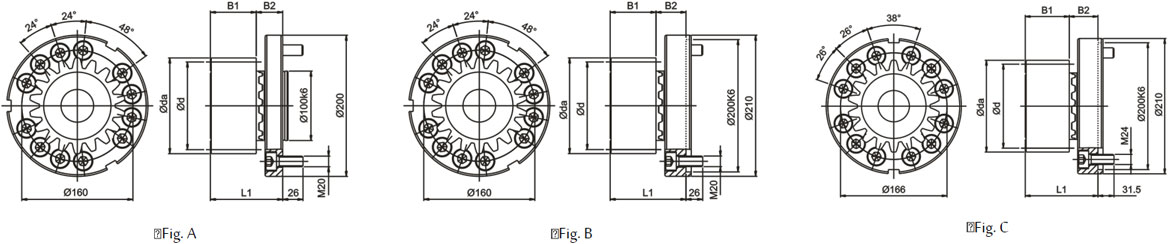

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 160 / 166 mm

Vhodné pro typy převodovek: AH285 / KH285

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Označení pastorek
6 19 0,25 129 114 117 61 49 110 358,142 A A06119A160 A06119
B A06119B160
C A06119C166

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02121B050  , A02121A063  , A02121C063  , A03119A080  , A03119C080  , A04119A125  , A04119C125  , A05119A140  , A05119B140  , A05119C145  , A06119A160  , A06119B160  , A06119C166  , A08116A200  , A10115A250  , A02121  , A03119  , A04119  , A05119  , A06119  , A08116  , A10115

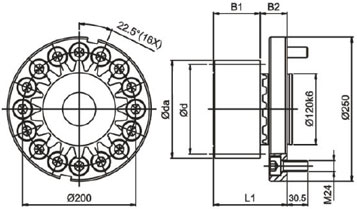

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 200 mm

Vhodné pro typy převodovek: AH355

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Označení
Sada Pouze pastorek
8 16 0,3125 149 128 133 81 50 131 402,124 A08116A200 A08116

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02121B050  , A02121A063  , A02121C063  , A03119A080  , A03119C080  , A04119A125  , A04119C125  , A05119A140  , A05119B140  , A05119C145  , A06119A160  , A06119B160  , A06119C166  , A08116A200  , A10115A250  , A02121  , A03119  , A04119  , A05119  , A06119  , A08116  , A10115

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 250 mm

Vhodné pro typy převodovek: AH450

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Označení
Sada Pouze pastorek
10 15 0,45 179 150 159 101 62 163 471,239 A10115A250 A10115

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02121B050  , A02121A063  , A02121C063  , A03119A080  , A03119C080  , A04119A125  , A04119C125  , A05119A140  , A05119B140  , A05119C145  , A06119A160  , A06119B160  , A06119C166  , A08116A200  , A10115A250  , A02121  , A03119  , A04119  , A05119  , A06119  , A08116  , A10115

KVALITA 4 - LEGOVANÁ OCEL

Tolerance šířky ozubení: e24
Přímé ozubení
Kaleno a ozubení broušené

Materiál pastorku je cementován, povrchová tvrdost dosahuje 60 HRc.
Povrch zubů je broušený pro snížení hlučnosti a zlepšení odolnosti vůči opotřebení.
Inbus šrouby (DIN 912, pevnost 12,9) jsou součástí dodávky.



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 50 mm

Vhodné pro typy převodovek: AH090 / AD090 / PD090 / KH090

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
2 21 0,5 48 42 44 26 15 41 131,947 B A02121B050 A02121

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 63 mm

Vhodné pro typy převodovek: AH110 / AD110 / PD110 /KH110

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
2 21 0,5 48 42 44 26 15 41 131,947 A A02121A063 A02121
19,5 45,5 C A02121C063

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 80 mm

Vhodné pro typy převodovek: AH140 / AD140 / KH140

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
3 19 0,1667 64 57 58 31 21,5 52,5 179,071 A Sada Pouze pastorek
A03119A080 A03119
C A03119C080

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 125 mm

Vhodné pro typy převodovek: AH200 / AD200 / KH200

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
4 19 0,6875 89,5 76 81,5 41 29 70 238,761 A A04119A125 A04119
C A04119C125

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 140 / 145 mm

Vhodné pro typy převodovek: AH255 / AD255 / KH255

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
5 19 0,3 108 95 98 51 38 89 298,451 A A05119A140 A05119
B A05119B140
C A05119C145

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 160 / 166 mm

Vhodné pro typy převodovek: AH285 / KH285

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
6 19 0,25 129 114 117 61 49 110 358,142 A A06119A160 A06119
B A06119B160
C A06119C166

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 200 mm

Vhodné pro typy převodovek: AH355

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Označení
Sada Pouze pastorek
8 16 0,3125 149 128 133 81 50 131 402,124 A08116A200 A08116

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 250 mm

Vhodné pro typy převodovek: AH450

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Označení
Sada Pouze pastorek
10 15 0,45 179 150 159 101 62 163 471,239 A10115A250 A10115

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02121B050  , A02121A063  , A02121C063  , A03119A080  , A03119C080  , A04119A125  , A04119C125  , A05119A140  , A05119B140  , A05119C145  , A06119A160  , A06119B160  , A06119C166  , A08116A200  , A10115A250  , A02121  , A03119  , A04119  , A05119  , A06119  , A08116  , A10115
