B série – navařená příruba

B série – navařená příruba

Pastorek se šikmým ozubením

  • Navařeno elektronovým paprskem
  • Šikmé ozubení – levé
  • Modul 2 až 8
  • Kvalita ozubení 4
  • Materiál: Ocel 16MnCr5
  • Kalené a broušené ozubení
  • Posuvná síla až 63 814 N
  • Maximální moment až 3 250 Nm
  • Příruba dle ISO 9409-1-A
  • Vysoká tuhost provedení pastorku
  • Nízká hlučnost

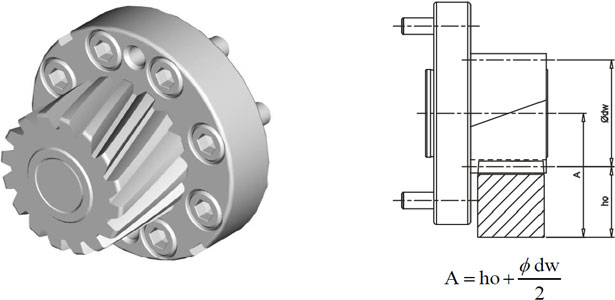

Pastorek s navařenou přírubou umožní snadné připojení k převodovkám s výstupní přírubou v aplikacích, kde je potřebný malý průměr pastorku (malý počet zubů) a vyžadován přenos vysokých krouticích momentů. Standardizovaná příruba dle ISO 9409-1-A je plně kompatibilní s převodovkami řady AD/ADR, PD/PDR a AH/AHR.

  • Modul: 2 / 3 / 4 / 5 / 6 / 8
  • Kvalita ozubení: Q4
  • Ocel: 16MnCr5
  • Šikmé ozubení – levé
  • Tolerance šířky zubu: e24 (DIN3967)
  • Kalené a broušené ozubení
  • Tvrdost 60 HRC.
  • posuvná síla: 63 814 N
  • moment: 3 250 Nm
  • Rychlá výměna pastorku bez nutnosti uvolňování velkého množství šroubů




KALENÍ PASTORKŮ

Materiál: Ocel 16MnCr5
Tepelná úprava: Cementování
Ozubení: Broušené

Indukční kalení
Povrchová tvrdost* 640 - 720 HV
Tvrdost pod efektivní vrstvou prokalení L 515 - 580 HV

*Povrchová tvrdost je měřena v roztečné kružnici.

Modul L (mm)
1,5 0,3
1,591 (Pitch 5) 0,3
2 0,3
2,5 0,38
3 0,45
3,183 (Pitch 10) 0,48
4 0,6
4,244 (Pitch 13,33) 0,64
5 0,75
6 0,9
8 1,2
10 1,5

B02L12A050 , B02L16A050 , B02L12A063 , B02L17A063 , B02L19A063 , B02L23A063 , B03L12A063 , B03L14A063 , B02L12A080 , B02L23A080 , B02L29A080 , B03L12A080 , B03L16A080 , B03L17A080 , B03L19A080 , B04L12A080 , B03L12A125 , B03L12C125 , B03L19A125 , B03L19C125 , B03L25A125 , B03L26A125 , B03L26C125 , B03L32A125 , B04L12A125 , B04L12C125 , B04L15A125 , B04L16A125 , B04L17A125 , B04L17C125 , B04L19A125 , B04L19C125 , B04L20A125 , B04L20C125 , B04L23A125 , B05L12A125 , B05L12C125 , B05L16A125 , B05L16C125 , B05L18A125 , B05L18C125 , B06L12A125 , B06L12C125 , B06L13A125 , B06L15A125 , B04L12A140 , B04L12B140 , B04L19A140 , B04L19B140 , B04L20A140 , B04L20B140 , B04L20C145 , B05L14A140 , B05L14B140 , B05L18A140 , B05L18B140 , B05L19A140 , B05L19B140 , B06L12A140 , B06L12B140 , B06L15A140 , B06L15B140 , B06L16A140 , B06L16B140 , B05L12A160 , B05L12B160 , B05L19A160 , B05L19B160 , B06L12A160 , B06L12B160 , B06L16A160 , B06L16B160 , B08L12A160 , B08L12B160

Pevnost šroubu limituje přenos maximálního kroutícího momentu pastorku s navařenou přírubou, viz. tabulka níže.

Průměr roztečné kružnice šroubů příruby Velikost šroubu Max. moment (Nm)
Ø 50 M6 175
Ø 63 M6 335
Ø 80 M8 810
Ø 125 M10 2,055
M12 3,06
Ø 140 M16 6,62
Ø 145 M20 10,885
Ø 160 M20 12

MAXIMÁLNÍ PŘÍPUSTNÝ MOMENT A POSUVNÁ SÍLA

PASTOREK HŘEBEN
Kvalita Q4 Q5H Q5 Q6 Q7 Q8 Q9 Q10
Materiál Ocel 45C Ocel 16MnCr5 Ocel 45C Ocel 45C Ocel 45C Ocel 45C Nerezová ocel Ocel 45C
Tepelná úprava Indukční kalení Cementování Cementace s následným indukčním kalením Indukční kalení Indukční kalení Indukční kalení Normalizační žíhání Solution Indukční kalení
Modul z(1) dw(5) Maximální posuvná síla a kroutící moment
2 12 27,465 F2T(8) (N) 6 676 6 676 6 283 6 283 1 178 - 2 356
F2B(9) (Nm) 85 85 80 80 15 - 30
16 33,953 F2T(8) (N) 10 603 10 603 9 425 9 130 1 767 - 5 596
F2B(9) (Nm) 180 180 160 155 30 - 95
17 36,075 F2T(8) (N) 10 811 10 811 9 425 9 148 1 663 - 5 544
F2B(9) (Nm) 195 195 170 165 30 - 100
19 40,319 F2T(8) (N) 11 161 11 161 9 673 9 425 2 480 - 5 704
F2B(9) (Nm) 225 225 195 190 50 - 115
23 48,808 F2T(8) (N) 10 654 10 654 8 810 8 605 2 049 - 4 507
F2B(9) (Nm) 260 260 215 210 50 - 110
29 61,54 F2T(8) (N) 10 725 10 725 8 937 8 612 2 925 - 4 225
F2B(9) (Nm) 330 330 275 265 90 - 130
3 12 41,197 F2T(8) (N) 12 828 12 828 12 566 12 305 2 356 - 6 807
F2B(9) (Nm) 245 245 240 235 45 - 130
14 46,363 F2T(8) (N) 16 605 16 605 16 157 15 932 2 917 - 10 771
F2B(9) (Nm) 370 370 360 355 65 - 240
16 50,93 F2T(8) (N) 19 439 19 439 18 850 18 457 4 516 - 13 941
F2B(9) (Nm) 495 495 480 470 115 - 355
17 54,113 F2T(8) (N) 19 774 19 774 19 034 18 665 5 174 - 14 045
F2B(9) (Nm) 535 535 545 505 140 - 380
19 60,479 F2T(8) (N) 20 338 20 338 19 346 19 180 6 449 - 14 551
F2B(9) (Nm) 615 615 585 580 195 - 440
25 79,578 F2T(8) (N) 19 729 19 729 16 713 16 336 6 283 - 11 561
F2B(9) (Nm) 785 785 665 650 250 - 460
26 82,761 F2T(8) (N) 19 695 19 695 16 675 16 433 6 766 - 11 600
F2B(9) (Nm) 815 815 690 680 280 - 480
32 101,859 F2T(8) (N) 19 831 19 831 16 788 16 493 9 327 - 11 290
F2B(9) (Nm) 1 010 1 010 855 840 475 - 575

(1) Počet zubů (5) Průměr roztečné kružnice (mm) (8) Maximální posuvná síla (9) Maximální moment

PASTOREK HŘEBEN
Kvalita Q4 Q5H Q5 Q6 Q7 Q8 Q9 Q10
Materiál Ocel 45C Ocel 16MnCr5 Ocel 45C Ocel 45C Ocel 45C Ocel 45C Nerezová ocel Ocel 45C
Tepelná úprava Indukční kalení Cementování Cementace s následným indukčním kalením Indukční kalení Indukční kalení Indukční kalení Normalizační žíhání Solution Indukční kalení
Modul z(1) dw(5) Maximální posuvná síla a kroutící moment
4 12 54,93 F2T(8) (N) 22 187 22 187 21 991 21 598 3 927 12 174
F2B(9) (Nm) 565 565 560 550 100 310
15 63,662 F2T(8) (N) 31 102 31 102 31 102 30 788 8 482 21 991
F2B(9) (Nm) 990 990 990 980 270 700
16 67,906 F2T(8) (N) 33 870 33 870 33 870 33 723 9 719 25 182
F2B(9) (Nm) 1 150 1 150 1 150 1 145 330 855
17 72,15 F2T(8) (N) 36 729 35 897 35 897 35 759 10 949 28 551
F2B(9) (Nm) 1 325 1 295 1 295 1 290 395 1 030
19 81,519 F2T(8) (N) 36 707 36 211 36 211 36 087 13 145 27 778
F2B(9) (Nm) 1 480 1 460 1 460 1 455 530 1 120
20 84,883 F2T(8) (N) 35 107 30 159 30 159 29 688 8 364 22 148
F2B(9) (Nm) 1 490 1 280 1 280 1 260 355 940
23 97,615 F2T(8) (N) 35 240 30 323 30 323 29 913 11 269 22 025
F2B(9) (Nm) 1 720 1 480 1 480 1 460 550 1 075
5 12 68,662 F2T(8) (N) 31 259 31 259 31 259 30 945 30 159 8 482 19 007
F2B(9) (Nm) 995 995 995 985 960 270 605
14 77,272 F2T(8) (N) 42 142 42 142 42 142 42 142 41 469 12 656 30 967
F2B(9) (Nm) 1 565 1 565 1 565 1 565 1 540 470 1 150
16 84,883 F2T(8) (N) 47 713 47 713 47 713 47 595 47 242 18 025 36 992
F2B(9) (Nm) 2 025 2 025 2 025 2 020 2 005 765 1 570
18 95,493 F2T(8) (N) 55 187 55 187 55 187 55 083 55 083 22 096 46 181
F2B(9) (Nm) 2 635 2 635 2 635 2 630 2 630 1 055 2 205
19 100,798 F2T(8) (N) 55 854 55 854 55 854 55 755 55 656 24 207 46 727
F2B(9) (Nm) 2 815 2 815 2 815 2 810 2 805 1 220 2 355
6 12 82,394 F2T(8) (N) 41 233 41 233 41 233 41 102 40 055 14 792 26 965
F2B(9) (Nm) 1 575 1 575 1 575 1 570 1 530 565 1 030
13 88,761 F2T(8) (N) 45 311 45 311 45 311 45 191 44 224 17 400 31 295
F2B(9) (Nm) 1 875 1 875 1 875 1 870 1 830 720 1 295
15 95,493 F2T(8) (N) 57 701 57 701 57 701 57 596 57 072 26 285 44 611
F2B(9) (Nm) 2 755 2 755 2 755 2 750 2 725 1 255 2 130
16 101,859 F2T(8) (N) 62 832 62 832 62 832 62 832 62 635 29 452 50 854
F2B(9) (Nm) 3 200 3 200 3 200 3 200 3 190 1 500 2 590
8 12 109,859 F2T(8) (N) 63 814 63 814 63 814 63 715 62 734 31 710 41 921
F2B(9) (Nm) 3 250 3 250 3 250 3 245 3 195 1615 2 135

(1) Počet zubů (5) Průměr roztečné kružnice (mm) (8) Maximální posuvná síla (9) Maximální moment



Maximální přípustný kroutící moment pastorku s navařenou přírubou je udáván pro rychlost 1,5 m/s a při:
- dodržení řádného mazání (automatický mazací systém nebo každodenní manuální mazání)
- bezpečnosti proti únavovému zlomu SF ≥ 1,4
- koeficientu bezpečnosti v dotyku SH ≥ 1
- koeficientu bezpečnosti aplikace SB = 1
- dodržení životnosti 20 000 hodin.
Při vyšších rychlostech je max. přípustný kroutící moment nižší. Je nutné zvýšení koeficientu bezpečnosti aplikace. Vůle převodu je závislá na osových vzdálenostech.

KVALITA 4 - LEGOVANÁ OCEL

Tolerance šířky ozubení: e24
Šikmé ozubení - levé
Kaleno a ozubení broušené

Materiál pastorku je cementován, povrchová tvrdost dosahuje 60 HRc.
Povrch zubů je broušený pro snížení hlučnosti a zlepšení odolnosti vůči opotřebení.
Inbus šrouby (DIN 912, pevnost 12,9) jsou součástí dodávky.

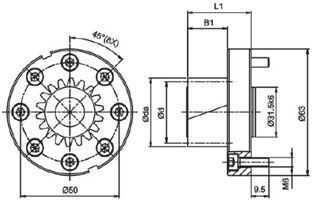

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 50 mm

Vhodné pro typy převodovek: AD090 / PD090 / KH090

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Označení
2 12 0,5 31,465 25,465 27,465 26 41 80 B02L12A050
16 0 37,953 33,953 33,953 26 41 106,667 B02L16A050

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

B02L12A050 , B02L16A050 , B02L12A063 , B02L17A063 , B02L19A063 , B02L23A063 , B03L12A063 , B03L14A063 , B02L12A080 , B02L23A080 , B02L29A080 , B03L12A080 , B03L16A080 , B03L17A080 , B03L19A080 , B04L12A080 , B03L12A125 , B03L12C125 , B03L19A125 , B03L19C125 , B03L25A125 , B03L26A125 , B03L26C125 , B03L32A125 , B04L12A125 , B04L12C125 , B04L15A125 , B04L16A125 , B04L17A125 , B04L17C125 , B04L19A125 , B04L19C125 , B04L20A125 , B04L20C125 , B04L23A125 , B05L12A125 , B05L12C125 , B05L16A125 , B05L16C125 , B05L18A125 , B05L18C125 , B06L12A125 , B06L12C125 , B06L13A125 , B06L15A125 , B04L12A140 , B04L12B140 , B04L19A140 , B04L19B140 , B04L20A140 , B04L20B140 , B04L20C145 , B05L14A140 , B05L14B140 , B05L18A140 , B05L18B140 , B05L19A140 , B05L19B140 , B06L12A140 , B06L12B140 , B06L15A140 , B06L15B140 , B06L16A140 , B06L16B140 , B05L12A160 , B05L12B160 , B05L19A160 , B05L19B160 , B06L12A160 , B06L12B160 , B06L16A160 , B06L16B160 , B08L12A160 , B08L12B160

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 63 mm

Vhodné pro typy převodovek: AH110 / AD110 / PD110 / KH110

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Objednací kód
2 12 0,5 31,465 25,465 27,465 26 41 80 B02L12A063
17 0 40,075 36,075 36,075 26 41 113,333 B02L17A063
19 0 44,319 40,319 40,319 26 41 126,667 B02L19A063
23 0 52,808 48,808 48,808 26 41 153,334 B02L23A063
3 12 0,5 47,197 38,197 41,197 32,5 47,5 120 B03L12A063
14 0,3 52,363 44,563 46,363 32,5 47,5 140 B03L14A063

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

B02L12A050 , B02L16A050 , B02L12A063 , B02L17A063 , B02L19A063 , B02L23A063 , B03L12A063 , B03L14A063 , B02L12A080 , B02L23A080 , B02L29A080 , B03L12A080 , B03L16A080 , B03L17A080 , B03L19A080 , B04L12A080 , B03L12A125 , B03L12C125 , B03L19A125 , B03L19C125 , B03L25A125 , B03L26A125 , B03L26C125 , B03L32A125 , B04L12A125 , B04L12C125 , B04L15A125 , B04L16A125 , B04L17A125 , B04L17C125 , B04L19A125 , B04L19C125 , B04L20A125 , B04L20C125 , B04L23A125 , B05L12A125 , B05L12C125 , B05L16A125 , B05L16C125 , B05L18A125 , B05L18C125 , B06L12A125 , B06L12C125 , B06L13A125 , B06L15A125 , B04L12A140 , B04L12B140 , B04L19A140 , B04L19B140 , B04L20A140 , B04L20B140 , B04L20C145 , B05L14A140 , B05L14B140 , B05L18A140 , B05L18B140 , B05L19A140 , B05L19B140 , B06L12A140 , B06L12B140 , B06L15A140 , B06L15B140 , B06L16A140 , B06L16B140 , B05L12A160 , B05L12B160 , B05L19A160 , B05L19B160 , B06L12A160 , B06L12B160 , B06L16A160 , B06L16B160 , B08L12A160 , B08L12B160

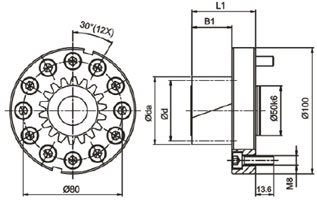

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 80 mm

Vhodné pro typy převodovek: AH140 / AD140 / KH140

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Objednací kód
2 12 0,5 31,465 25,465 27,465 26 46 80 B02L12A080
23 0 52,808 48,808 48,808 26 46 153,334 B02L23A080
29 0 65,54 61,54 61,54 26 46 193,334 B02L29A080
3 12 0,5 47,197 38,197 41,197 32,5 52,5 120 B03L12A080
16 0 56,93 50,93 50,93 32,5 52,5 160 B03L16A080
17 0 60,113 54,113 54,113 32,5 52,5 170 B03L17A080
19 0 66,479 60,479 60,479 32,5 52,5 190 B03L19A080
4 12 0,5 62,93 50,93 54,93 45 65 160 B04L12A080

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

B02L12A050 , B02L16A050 , B02L12A063 , B02L17A063 , B02L19A063 , B02L23A063 , B03L12A063 , B03L14A063 , B02L12A080 , B02L23A080 , B02L29A080 , B03L12A080 , B03L16A080 , B03L17A080 , B03L19A080 , B04L12A080 , B03L12A125 , B03L12C125 , B03L19A125 , B03L19C125 , B03L25A125 , B03L26A125 , B03L26C125 , B03L32A125 , B04L12A125 , B04L12C125 , B04L15A125 , B04L16A125 , B04L17A125 , B04L17C125 , B04L19A125 , B04L19C125 , B04L20A125 , B04L20C125 , B04L23A125 , B05L12A125 , B05L12C125 , B05L16A125 , B05L16C125 , B05L18A125 , B05L18C125 , B06L12A125 , B06L12C125 , B06L13A125 , B06L15A125 , B04L12A140 , B04L12B140 , B04L19A140 , B04L19B140 , B04L20A140 , B04L20B140 , B04L20C145 , B05L14A140 , B05L14B140 , B05L18A140 , B05L18B140 , B05L19A140 , B05L19B140 , B06L12A140 , B06L12B140 , B06L15A140 , B06L15B140 , B06L16A140 , B06L16B140 , B05L12A160 , B05L12B160 , B05L19A160 , B05L19B160 , B06L12A160 , B06L12B160 , B06L16A160 , B06L16B160 , B08L12A160 , B08L12B160

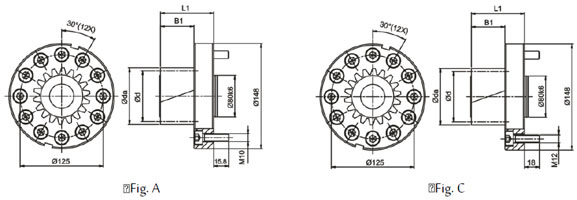

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 125 mm

Vhodné pro typy převodovek: AD200 / KH200

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Fig Označení
3 12 0,5 47,197 38,197 41,197 32,5 57,5 120 A B03L12A125
C B03L12C125
D B03L12D125
19 0 66,479 60,479 60,479 32,5 57,5 190 A B03L19A125
C B03L19C125
D B03L19D125
25 0 85,578 79,578 79,578 32,5 57,5 250 A B03L25A125
26 0 88,761 82,761 82,761 32,5 57,5 260 A B03L26A125
C B03L26C125
D B03L26D125
32 0 107,86 101,86 101,859 32,5 57,5 320 A B03L32A125
D B03L32D125
4 12 0,5 62,93 50,93 54,93 45 70 160 A B04L12A125
C B04L12C125
D B04L12D125
15 0 71,662 63,662 63,662 45 70 200 A B04L15A125
16 0 75,906 67,906 67,906 45 70 213,334 A B04L16A125
17 0 80,15 72,15 72,15 45 70 226,667 A B04L17A125
C B04L17C125
D B04L17D125
19 0,11 89,519 80,639 81,519 45 70 253,334 A B04L19A125
C B04L19C125
D B04L19D125
20 0 92,883 84,883 84,883 45 70 266,667 A B04L20A125
C B04L20C125
D B04L20D125
23 0 105,62 97,615 97,615 45 70 306,667 A B04L23A125
5 12 0,5 78,662 63,662 68,662 55 80 200 A B05L12A125
C B05L12C125
D B05L12D125
16 0 94,883 84,883 84,883 55 80 266,667 A B05L16A125
C B05L16C125
D B05L16D125
18 0 105,49 95,493 95,493 55 80 300 A B05L18A125
C B05L18C125
D B05L18D125
6 12 0,5 94,394 76,394 82,394 65 90 240 A B06L12A125
C B06L12C125
D B06L12D125
13 0,5 100,76 82,761 88,761 65 90 260 A B06L13A125
15 0 107,49 95,493 95,493 65 90 300 D B06L15D125



(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

B02L12A050 , B02L16A050 , B02L12A063 , B02L17A063 , B02L19A063 , B02L23A063 , B03L12A063 , B03L14A063 , B02L12A080 , B02L23A080 , B02L29A080 , B03L12A080 , B03L16A080 , B03L17A080 , B03L19A080 , B04L12A080 , B03L12A125 , B03L12C125 , B03L19A125 , B03L19C125 , B03L25A125 , B03L26A125 , B03L26C125 , B03L32A125 , B04L12A125 , B04L12C125 , B04L15A125 , B04L16A125 , B04L17A125 , B04L17C125 , B04L19A125 , B04L19C125 , B04L20A125 , B04L20C125 , B04L23A125 , B05L12A125 , B05L12C125 , B05L16A125 , B05L16C125 , B05L18A125 , B05L18C125 , B06L12A125 , B06L12C125 , B06L13A125 , B06L15A125 , B04L12A140 , B04L12B140 , B04L19A140 , B04L19B140 , B04L20A140 , B04L20B140 , B04L20C145 , B05L14A140 , B05L14B140 , B05L18A140 , B05L18B140 , B05L19A140 , B05L19B140 , B06L12A140 , B06L12B140 , B06L15A140 , B06L15B140 , B06L16A140 , B06L16B140 , B05L12A160 , B05L12B160 , B05L19A160 , B05L19B160 , B06L12A160 , B06L12B160 , B06L16A160 , B06L16B160 , B08L12A160 , B08L12B160

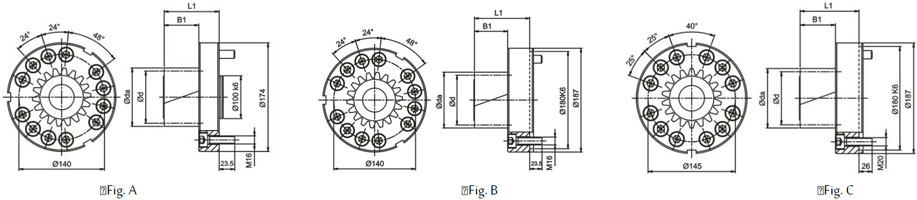

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 140 / 145 mm

Vhodné pro typy převodovek: AH255 / KH255

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Fig Označení
4 12 0,5 62,93 50,93 54,93 45 79 160 A B04L12A140
B B04L12B140
19 0,11 89,519 80,639 81,519 45 79 253,334 A B04L19A140
B B04L19B140
20 0 92,883 84,883 84,883 45 79 266,667 A B04L20A140
B B04L20B140
C B04L20C145
5 14 0,3 87,272 74,272 77,272 55 89 233,334 A B05L14A140
B B05L14B140
18 0 105,49 95,493 95,493 55 89 300 A B05L18A140
B B05L18B140
19 0 110,8 100,8 100,798 55 89 316,667 A B05L19A140
B B05L19B140
6 12 0,5 94,394 76,394 82,394 65 99 240 A B06L12A140
B B06L12B140
15 0 107,49 95,493 95,493 65 99 300 A B06L15A140
B B06L15B140
16 0 113,86 101,86 101,859 65 99 320 A B06L16A140
B B06L16B140

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

B02L12A050 , B02L16A050 , B02L12A063 , B02L17A063 , B02L19A063 , B02L23A063 , B03L12A063 , B03L14A063 , B02L12A080 , B02L23A080 , B02L29A080 , B03L12A080 , B03L16A080 , B03L17A080 , B03L19A080 , B04L12A080 , B03L12A125 , B03L12C125 , B03L19A125 , B03L19C125 , B03L25A125 , B03L26A125 , B03L26C125 , B03L32A125 , B04L12A125 , B04L12C125 , B04L15A125 , B04L16A125 , B04L17A125 , B04L17C125 , B04L19A125 , B04L19C125 , B04L20A125 , B04L20C125 , B04L23A125 , B05L12A125 , B05L12C125 , B05L16A125 , B05L16C125 , B05L18A125 , B05L18C125 , B06L12A125 , B06L12C125 , B06L13A125 , B06L15A125 , B04L12A140 , B04L12B140 , B04L19A140 , B04L19B140 , B04L20A140 , B04L20B140 , B04L20C145 , B05L14A140 , B05L14B140 , B05L18A140 , B05L18B140 , B05L19A140 , B05L19B140 , B06L12A140 , B06L12B140 , B06L15A140 , B06L15B140 , B06L16A140 , B06L16B140 , B05L12A160 , B05L12B160 , B05L19A160 , B05L19B160 , B06L12A160 , B06L12B160 , B06L16A160 , B06L16B160 , B08L12A160 , B08L12B160

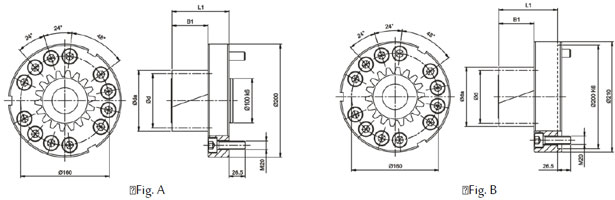

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 160 mm

Vhodné pro typy převodovek: AH285 / KH285

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Fig Označení
5 12 0,5 78,662 63,662 68,662 55 100 200 A B05L12A160
B B05L12B160
19 0 110,8 100,8 100,798 55 100 316,667 A B05L19A160
B B05L19B160
6 12 0,5 94,394 76,394 82,394 65 110 240 A B06L12A160
B B06L12B160
16 0 113,86 101,86 101,859 65 110 320 A B06L16A160
B B06L16B160
8 12 0,5 125,86 101,86 109,859 85 130 320 A B08L12A160
B B08L12B160

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

B02L12A050 , B02L16A050 , B02L12A063 , B02L17A063 , B02L19A063 , B02L23A063 , B03L12A063 , B03L14A063 , B02L12A080 , B02L23A080 , B02L29A080 , B03L12A080 , B03L16A080 , B03L17A080 , B03L19A080 , B04L12A080 , B03L12A125 , B03L12C125 , B03L19A125 , B03L19C125 , B03L25A125 , B03L26A125 , B03L26C125 , B03L32A125 , B04L12A125 , B04L12C125 , B04L15A125 , B04L16A125 , B04L17A125 , B04L17C125 , B04L19A125 , B04L19C125 , B04L20A125 , B04L20C125 , B04L23A125 , B05L12A125 , B05L12C125 , B05L16A125 , B05L16C125 , B05L18A125 , B05L18C125 , B06L12A125 , B06L12C125 , B06L13A125 , B06L15A125 , B04L12A140 , B04L12B140 , B04L19A140 , B04L19B140 , B04L20A140 , B04L20B140 , B04L20C145 , B05L14A140 , B05L14B140 , B05L18A140 , B05L18B140 , B05L19A140 , B05L19B140 , B06L12A140 , B06L12B140 , B06L15A140 , B06L15B140 , B06L16A140 , B06L16B140 , B05L12A160 , B05L12B160 , B05L19A160 , B05L19B160 , B06L12A160 , B06L12B160 , B06L16A160 , B06L16B160 , B08L12A160 , B08L12B160

KVALITA 4 - LEGOVANÁ OCEL

Tolerance šířky ozubení: e24
Šikmé ozubení - levé
Kaleno a ozubení broušené

Materiál pastorku je cementován, povrchová tvrdost dosahuje 60 HRc.
Povrch zubů je broušený pro snížení hlučnosti a zlepšení odolnosti vůči opotřebení.
Inbus šrouby (DIN 912, pevnost 12,9) jsou součástí dodávky.



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 50 mm

Vhodné pro typy převodovek: AD090 / PD090 / KH090



Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Označení
2 12 0,5 31,465 25,465 27,465 26 41 80 B02L12A050
16 0 37,953 33,953 33,953 26 41 106,667 B02L16A050

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 63 mm

Vhodné pro typy převodovek: AH110 / AD110 / PD110 / KH110

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Objednací kód
2 12 0,5 31,465 25,465 27,465 26 41 80 B02L12A063
17 0 40,075 36,075 36,075 26 41 113,333 B02L17A063
19 0 44,319 40,319 40,319 26 41 126,667 B02L19A063
23 0 52,808 48,808 48,808 26 41 153,334 B02L23A063
3 12 0,5 47,197 38,197 41,197 32,5 47,5 120 B03L12A063
14 0,3 52,363 44,563 46,363 32,5 47,5 140 B03L14A063

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 80 mm

Vhodné pro typy převodovek: AH140 / AD140 / KH140

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Objednací kód
2 12 0,5 31,465 25,465 27,465 26 46 80 B02L12A080
23 0 52,808 48,808 48,808 26 46 153,334 B02L23A080
29 0 65,54 61,54 61,54 26 46 193,334 B02L29A080
3 12 0,5 47,197 38,197 41,197 32,5 52,5 120 B03L12A080
16 0 56,93 50,93 50,93 32,5 52,5 160 B03L16A080
17 0 60,113 54,113 54,113 32,5 52,5 170 B03L17A080
19 0 66,479 60,479 60,479 32,5 52,5 190 B03L19A080
4 12 0,5 62,93 50,93 54,93 45 65 160 B04L12A080

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 125 mm

Vhodné pro typy převodovek: AD200 / KH200

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Fig Označení
3 12 0,5 47,197 38,197 41,197 32,5 57,5 120 A B03L12A125
C B03L12C125
D B03L12D125
19 0 66,479 60,479 60,479 32,5 57,5 190 A B03L19A125
C B03L19C125
D B03L19D125
25 0 85,578 79,578 79,578 32,5 57,5 250 A B03L25A125
26 0 88,761 82,761 82,761 32,5 57,5 260 A B03L26A125
C B03L26C125
D B03L26D125
32 0 107,86 101,86 101,859 32,5 57,5 320 A B03L32A125
D B03L32D125
4 12 0,5 62,93 50,93 54,93 45 70 160 A B04L12A125
C B04L12C125
D B04L12D125
15 0 71,662 63,662 63,662 45 70 200 A B04L15A125
16 0 75,906 67,906 67,906 45 70 213,334 A B04L16A125
17 0 80,15 72,15 72,15 45 70 226,667 A B04L17A125
C B04L17C125
D B04L17D125
19 0,11 89,519 80,639 81,519 45 70 253,334 A B04L19A125
C B04L19C125
D B04L19D125
20 0 92,883 84,883 84,883 45 70 266,667 A B04L20A125
C B04L20C125
D B04L20D125
23 0 105,62 97,615 97,615 45 70 306,667 A B04L23A125
5 12 0,5 78,662 63,662 68,662 55 80 200 A B05L12A125
C B05L12C125
D B05L12D125
16 0 94,883 84,883 84,883 55 80 266,667 A B05L16A125
C B05L16C125
D B05L16D125
18 0 105,49 95,493 95,493 55 80 300 A B05L18A125
C B05L18C125
D B05L18D125
6 12 0,5 94,394 76,394 82,394 65 90 240 A B06L12A125
C B06L12C125
D B06L12D125
13 0,5 100,76 82,761 88,761 65 90 260 A B06L13A125
15 0 107,49 95,493 95,493 65 90 300 D B06L15D125

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 140 / 145 mm

Vhodné pro typy převodovek: AH255 / KH255

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Fig Označení
4 12 0,5 62,93 50,93 54,93 45 79 160 A B04L12A140
B B04L12B140
19 0,11 89,519 80,639 81,519 45 79 253,334 A B04L19A140
B B04L19B140
20 0 92,883 84,883 84,883 45 79 266,667 A B04L20A140
B B04L20B140
C B04L20C145
5 14 0,3 87,272 74,272 77,272 55 89 233,334 A B05L14A140
B B05L14B140
18 0 105,49 95,493 95,493 55 89 300 A B05L18A140
B B05L18B140
19 0 110,8 100,8 100,798 55 89 316,667 A B05L19A140
B B05L19B140
6 12 0,5 94,394 76,394 82,394 65 99 240 A B06L12A140
B B06L12B140
15 0 107,49 95,493 95,493 65 99 300 A B06L15A140
B B06L15B140
16 0 113,86 101,86 101,859 65 99 320 A B06L16A140
B B06L16B140

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 160 mm

Vhodné pro typy převodovek: AH285 / KH285

Modul z(1) x(2) da(3) d(4) dw(5) B1 L1 L(6) Fig Označení
5 12 0,5 78,662 63,662 68,662 55 100 200 A B05L12A160
B B05L12B160
19 0 110,8 100,8 100,798 55 100 316,667 A B05L19A160
B B05L19B160
6 12 0,5 94,394 76,394 82,394 65 110 240 A B06L12A160
B B06L12B160
16 0 113,86 101,86 101,859 65 110 320 A B06L16A160
B B06L16B160
8 12 0,5 125,86 101,86 109,859 85 130 320 A B08L12A160
B B08L12B160

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d



Souhlasím se zpracováním osobních údajů pro marketingové a obchodní účely společnosti APEX DYNAMICS CZECH s.r.o.
Více informací
