A série – zubová spojka

A série – zubová spojka

Pastorek se šikmým ozubením

  • Patentovaná zubová spojka (Curvic Plate)
  • Rychlá změna pastorku
  • Modul 2 až 10
  • Kvalita ozubení 4
  • Materiál: Ocel 16MnCr5
  • Kalené a broušené ozubení
  • Posuvná síla až 189 707 N
  • Maximální moment až 14 090 Nm
  • Příruba dle ISO 9409-1-A
  • Nízká hlučnost

Pastorek s přírubou se zubovou spojkou s výhodou použijete v aplikacích, kde dochází k časté výměně/obměně pastorků (testování, vývoj atd.) Díky upevnění jedním šroubem k přírubě je jeho záměna velmi rychlá. I přes svou jednoduchost zvládá toto spojení přenos krouticích momentů až 14 090 Nm.

Pastorky dodáváme v široké škále připojení k převodovkám APEX. Tím je zaručena plná kompatibilita a snadná montáž.

  • Patentovaná zubová spojka (Curvic plate):
    • Nulová vůle
    • Samočinná soustřednost
    • Přenos vysokých krouticích momentů
    • Výstupní poloha pastorku lze změnit jedním šroubem
  • Modul: 2 / 3 / 4 / 5 / 6 / 8 / 10
  • Kvalita ozubení: DIN 4
  • Materiál: Ocel 16MnCr5
  • Šikmé ozubení – levé
  • Tolerance šířky zubu: e24 (DIN 3967)
  • Kalené a broušené ozubení
  • Tvrdost 60 HRC
  • Posuvná síla: 189 707 N
  • Moment: 14 090 Nm
  • Rychlá výměna pastorku bez nutnosti uvolňování velkého množství šroubů




KALENÍ PASTORKŮ

Materiál: Ocel 16MnCr5
Tepelná úprava: Cementování
Ozubení: Broušené

Indukční kalení
Povrchová tvrdost* 640 - 720 HV
Tvrdost pod efektivní vrstvou prokalení L 515 - 580 HV

*Povrchová tvrdost je měřena v roztečné kružnici.

Modul L (mm)
1,5 0,3
1,591 (Pitch 5) 0,3
2 0,3
2,5 0,38
3 0,45
3,183 (Pitch 10) 0,48
4 0,6
4,244 (Pitch 13,33) 0,64
5 0,75
6 0,9
8 1,2
10 1,5

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

MAXIMÁLNÍ PŘÍPUSTNÝ MOMENT A POSUVNÁ SÍLA

PASTOREK HŘEBEN
Kvalita Q4 Q5H Q5 Q6 Q7 Q8 Q9 Q10
Materiál Ocel 45C Ocel 16MnCr5 Ocel 45C Ocel 45C Ocel 45C Ocel 45C Nerezová ocel Ocel 45C
Tepelná úprava Indukční kalení Cementování Cementace s následným indukčním kalením Indukční kalení Indukční kalení Indukční kalení Normalizační žíhání Solution Indukční kalení
Modul z(1) dw(5) Maximální posuvná síla a kroutící moment
2 20 44 F2T(8) (N) 9 896 9 896 8 247 8 011 1 649 4 006
F2B(9) (Nm) 210 210 175 170 35 85
3 18 58 F2T(8) (N) 20 420 20 420 18 850 18 675 5 585 14 661
F2B(9) (Nm) 585 585 540 535 160 420
20 66 F2T(8) (N) 18 535 18 535 15 708 15 394 3 142 10 838
F2B(9) (Nm) 590 590 500 490 100 345
4 18 81,5 F2T(8) (N) 30 761 30 761 30 761 30369 9 948 21 206
F2B(9) (Nm) 1 175 1 175 1 175 1 160 380 810
20 86,4 F2T(8) (N) 34 283 29 452 29 452 28 981 7 893 21 324
F2B(9) (Nm) 1 455 1 250 1 250 1 230 335 905
5 18 98 F2T(8) (N) 56 339 56 339 56 339 56 339 56 339 20 630 47 438
F2B(9) (Nm) 2 690 2 690 2 690 2 690 2 690 985 2 265
19 104,8 F2T(8) (N) 56 649 56 648 56 649 56 549 56 549 21 826 47 620
F2B(9) (Nm) 2 855 2 855 2 855 2 850 2 850 1 100 2 400
6 18 117 F2T(8) (N) 77 580 77 580 77 580 77 580 77 493 33 947 67 544
F2B(9) (Nm) 4 445 4 445 4 445 4 445 4 440 1 945 3 870
19 125,8 F2T(8) (N) 73 662 73 662 73 662 73 662 73 579 35 136 63 741
F2B(9) (Nm) 4 455 4 455 4 455 4 455 4 450 2 125 3 855
8 15 133 F2T(8) (N) 135 717 135 795 135 717 135 638 135 560 40 919 102 966
F2B(9) (Nm) 8 640 8 645 8 640 8 635 8 630 2 605 6 555
10 14 159 F2T(8) (N) 189 707 189 707 189 707 189 707 189 572 62 877 153 691
F2B(9) (Nm) 14 090 14 090 14 090 14 090 14 080 4 670 11 415



(1) Počet zubů (5) Průměr roztečné kružnice (mm) (8) Maximální posuvná síla (9) Maximální moment



Maximální přípustný kroutící moment pastorku se zubovou spojkou je udáván pro rychlost 1,5 m/s a při:
- dodržení řádného mazání (automatický mazací systém nebo každodenní manuální mazání)
- bezpečnosti proti únavovému zlomu SF ≥ 1,4
- koeficientu bezpečnosti v dotyku SH ≥ 1
- koeficientu bezpečnosti aplikace SB = 1
- dodržení životnosti 20 000 hodin.

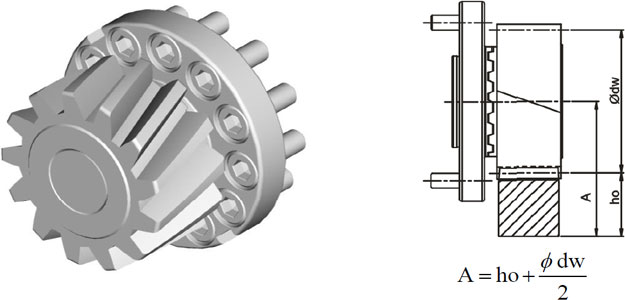

Při vyšších rychlostech je max. přípustný kroutící moment nižší. Je nutné zvýšení koeficientu bezpečnosti aplikace. Vůle převodu je závislá na osových vzdálenostech.

KVALITA 4 - LEGOVANÁ OCEL

Tolerance šířky ozubení: e24
Šikmé ozubení - levé
Kaleno a ozubení broušené

Materiál pastorku je cementován, povrchová tvrdost dosahuje 60 HRc.
Povrch zubů je broušený pro snížení hlučnosti a zlepšení odolnosti vůči opotřebení.
Inbus šrouby (DIN 912, pevnost 12,9) jsou součástí dodávky.

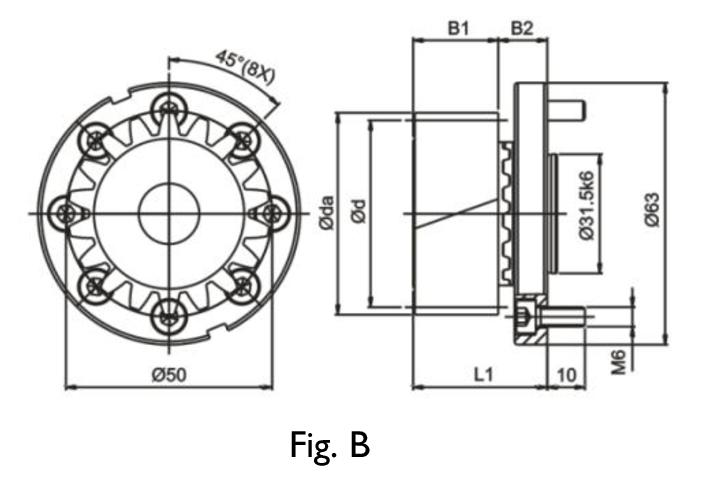

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 31,5 mm

Vhodné pro typy převodovek: AH064 / AD064 / PD064 / KH064

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Order Code
Set Pinion only
2 17 0,441 41,84 36,075 37,84 26 15 41 113,333 B A02L17B031 A02L17

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 50 mm

Vhodné pro typy převodovek: AH090 / AD090 / PD090 / KH090

Mn, z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Order Code
Set Pinion only
2 20 0,39 48 42,441 44 26 15 41 133,334 B A02L20B050 A02L20
3 17 0,441 62,76 54,113 56,76 31 15 46 170 B A03L17B050 A03L17

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

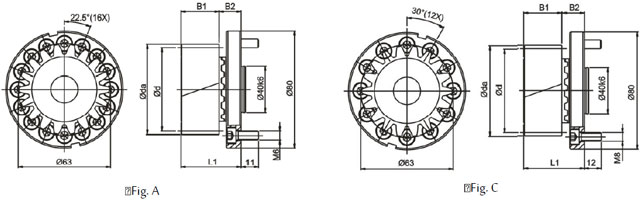

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 63 mm

Vhodné pro typy převodovek: AP110 / APK110 / AH110 / AD110 / PD110 / KH110

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Objednací kód
Sada Pouze pastorek
2 20 0,39 48 42,441 44 26 15 41 133,334 A A02L20A063 A02L20
19,5 45,5 C A02L20C063
3 20 0,39 72 63,662 66 31 15 46 200 A A03L20A063 A03L20
19,5 50,5 C A03L20C063

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

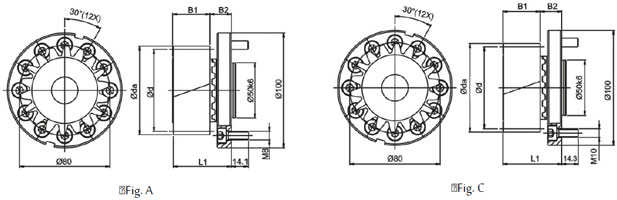

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 80 mm

Vhodné pro typy převodovek: AP140 / APK140 / AH140 / AD140 / KH140

Mn z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
3 18 0,118 64 57,296 58 31 21,5 52,5 180 A A03L18A080 A03L18
C A03L18C080
20 0,39 72 63,662 66 31 21,5 52,5 200 A A03L20A080 A03L20
C A03L20C080
A A04L19A080
4 19 0,41 91,92 80,639 83,92 41 21,5 62,5 253,335 C A04L19C080 A04L19

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

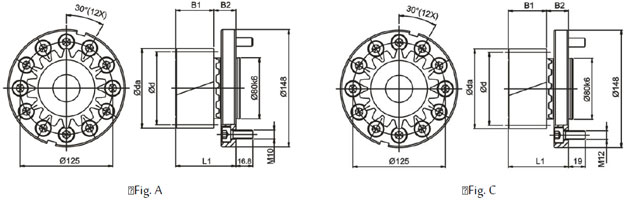

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 125 mm

Vhodné pro typy převodovek: AP200 / APK200 / AH200 / AD200 / KH200

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
4 18 0,638 89,5 76,394 81,5 41 29 70 240 A A04L18A125 A04L18
C A04L18C125
20 0,19 94,4 84,883 86,4 41 29 70 266,667 A A04L20A125 A04L20
5 C A04L20C125
19 0,4 114,8 100,798 104,8 51 29 80 316,666 A A05L19A125 A05L19
C A05L19C125

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

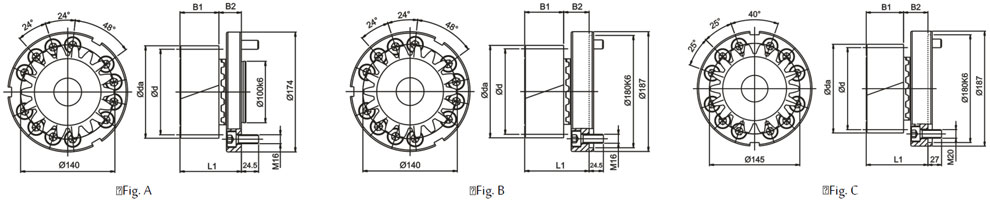

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 140 / 145 mm

Vhodné pro typy převodovek: AP255 / APK255 / AH255 / AD255 / KH255

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
5 18 0,251 108 95,493 98 51 38 89 300 A A05L18A140 A05L18
B A05L18B140
C A05L18C145
19 0,4 114,8 100,798 104,8 51 38 89 316,667 A A05L19A140 A05L19
B A05L19B140
C A05L19C145
6 19 0,404 137,8 120,958 125,8 61 38 99 380 A A06L19A140 A06L19
B A06L19B140
C A06L19C145

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

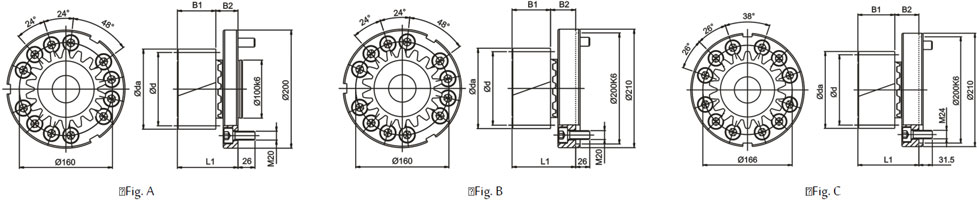

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 160 / 166 mm

Vhodné pro typy převodovek: AP285 / APK285 / AH285 / KH285

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Fig Označení
Sada Pouze pastorek
6 18 0,201 129 114,592 117 61 49 110 360 A A06L18A160 A06L18
B A06L18B160
C A06L18C166
19 0,404 137,8 120,958 125,8 61 49 110 380 A A06L19A160 A06L19
B A06L19B160
C A06L19C166
8 19 0,411 183,85 161,277 167,85 81 49 130 506,667 A A08L19A160 A08L19
B A08L19B160
C A08L19C166

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

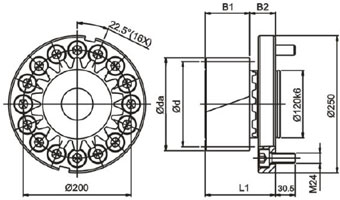

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 200 mm

Vhodné pro typy převodovek: AP355 / APK355 / AH355

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Označení
Sada Pouze pastorek
8 15 0,355 149 127,324 133 81 50 131 400 A08L15A200 A08L15
19 0,411 183,85 161,277 167,85 81 50 131 506,667 A08L19A200 A08L19

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d

A02L17B031 , A02L20B050 , A02L20A063 , A02L20C063 , A03L17B050 , A03L18A080 , A03L18C080 , A03L20A063 , A03L20C063 , A03L20A080 , A03L20C080 , A04L18A125 , A04L18C125 , A04L19A080 , A04L19C080 , A04L20A125 , A04L20C125 , A05L18A140 , A05L18B140 , A05L18C145 , A05L19A125 , A05L19C125 , A05L19A140 , A05L19B140 , A05L19C145 , A06L18A160 , A06L18B160 , A06L18C166 , A06L19A140 , A06L19B140 , A06L19C145 , A06L19A160 , A06L19B160 , A06L19C166 , A08L15A200 , A08L19A160 , A08L19B160 , A08L19A200 , A08L19C166 , A10L14A250 , A10L18A250 , A02L17 , A02L20 , A03L17 , A03L18 , A03L20 , A04L18 , A04L19 , A04L20 , A05L18 , A05L19 , A06L18 , A06L19 , A08L15 , A08L19 , A10L14 , A10L18

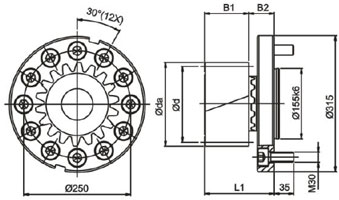

ROZTEČNÁ KRUŽNICE ŠROUBŮ - Ø 250 mm

Vhodné pro typy převodovek: AP450 / APK450 / AH450

Modul z(1) x(2) da(3) d(4) dw(5) B1 B2 L1 L(6) Označení
Sada Pouze pastorek
10 14 0,523 179 148,545 159 101 62 163 466,667 A10L14A250 A10L14
18 0,426 219,5 190,986 199,5 101 62 163 600 A10L18A250 A10L18

(1) Počet zubů (2) Jednotkové posunutí (3) Průměr hlavové kružnice (4) Průměr roztečné kružnice (5) Průměr valivé kružnice (6) Délka roztečné kružnice L = π x d
