AFHK řada
Planetová převodovka s vysokou přesností
- 7 velikostí: 60 mm až 240 mm
- 24 až 4 090 Nm
- kompletní rozsah převodových poměrů
- vůle v ozubení až 1 arc. min.
- radiální zatížení až 30 000N; axiální až 15 000N
- nízká hlučnost ≤58 dB a vysoká účinnost až 97%
- certifikace ATEX
Řada planetových převodovek Apex AFHK využívá 100% optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti. Převodovky řady AF mají vysoce kvalitní kuželíková výstupní ložiska, které zaručují maximální radiální a axiální zatížitelnost. Přímou variantu převodovky naleznete zde (AFH).
- Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
- Tělo z uhlíkové oceli, příruba pro motor ze slitin hliníku
- Výstupní hřídel z nerezové oceli: 4 druhy - hladká, s perem, drážkovaná, dutá
- Výstupní moment:
- T2N : 24 Nm - 4 090 Nm
- Převodové poměry
- 1-stupňová: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
- 2-stupňová: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
- Malá vůle v ozubení
- 1-stupňová: ≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
- 2-stupňová: ≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
- Vysoká účinnost
- 1-stupňová: ≥ 97%
- 2-stupňová: ≥ 94%
- Jednoduchá montáž
- Nízká hlučnost
- Kompaktní provedení
- Velikosti: AFHK 060/ AFHK075 / AFHK0100 / AFHK140 / AFHK180 / AFHK210 / AFHK140 / AFHK180 / AFHK210/AFHK240
- Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu
.

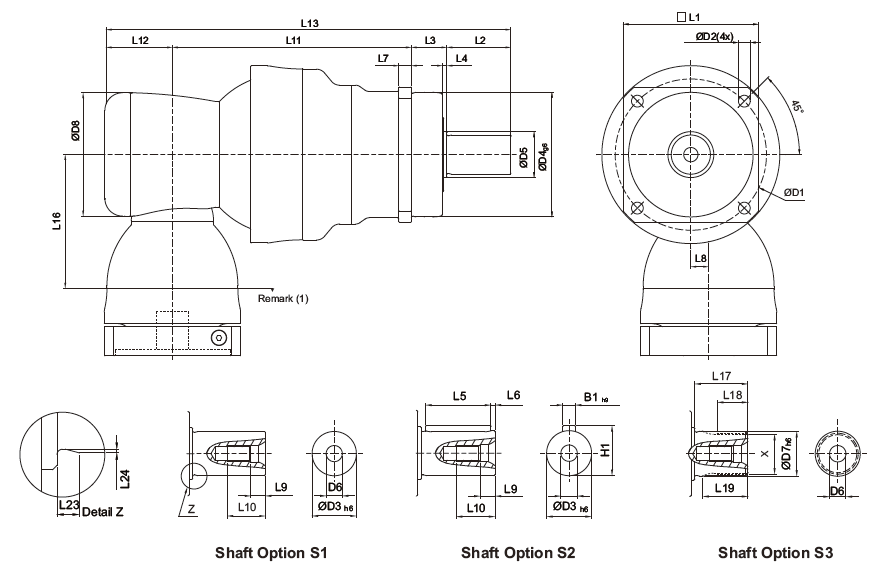

Možnosti výstupních hřídelí k sérii AFHK:

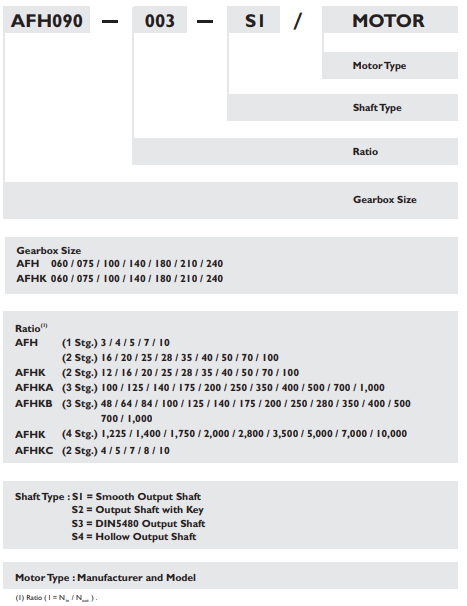

Příklad objednacího kódu:
AFHK (2-stupňová)
| Model číslo | stupeň | převod | AFHK 060 | AFHK 075 | AFHK 100 | AFHK 140 | AFHK 180 | AFHK 210 | AFHK 240 | |
| Nominální výstupní moment T2N | Nm | 2 | 12 | 95 | 195 | 360 | 615 | 1 315 | 1 680 | 3 280 |
| 16 | 95 | 200 | 360 | 615 | 1 320 | 1 680 | 3 280 | |||
| 20 | 95 | 200 | 360 | 615 | 1 320 | 1 775 | 3 335 | |||
| 25 | 80 | 170 | 310 | 535 | 1 165 | 1 775 | 3 335 | |||
| 28 | 92 | 200 | 360 | 615 | 1 325 | 1 560 | 3 000 | |||
| 35 | 80 | 170 | 310 | 535 | 1 170 | 1 775 | 3 340 | |||
| 40 | 60 | 160 | 340 | 615 | 1 325 | 1 440 | 2 400 | |||
| 50 | 50 | 170 | 310 | 535 | 1 170 | 1 775 | 3 000 | |||
| 70 | 60 | 130 | 250 | 440 | 990 | 1 510 | 2 550 | |||
| 100 | 24 | 55 | 160 | 290 | 655 | 1 005 | 1 685 | |||
| Bezpečnostní Stop moment T2NOT | Nm | 2 | 12~100 | 2 násobek T2N | ||||||
| Maximální točivý moment T2B | Nm | 2 | 12~100 | 1.5násobek T2N | ||||||
| Točivý moment bez zatížení (2) | Nm | 2 | 12~100 | 1 | 1.3 | 2 | 3.1 | 6 | 13 | 16 |
| Vůle (3) | arcmin | 2 | 12~100 | ≤ 3 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
| Torzní tuhost | Nm/arcmin | 2 | 12~100 | 4.6 | 10 | 30 | 55 | 175 | 300 | 510 |
| Nominální vstupní rychlost | ot/min | 2 | 12~100 | 3 000 | 3 000 | 2 800 | 2 700 | 2 200 | 2 100 | 2 000 |
| Max. vstupní rychlost nib | ot/min | 2 | 12~100 | 6 000 | 6 000 | 6 000 | 4 500 | 4 500 | 4 000 | 3 000 |
| Max. radiální zatížení F2r | N | 2 | 12~100 | 3 000 | 4 500 | 6 700 | 10 000 | 15 000 | 22 000 | 30 000 |
| Max. axiální zatížení F2a | N | 2 | 12~100 | 1 500 | 2 250 | 3 350 | 5 000 | 7 500 | 11 000 | 15 000 |
| Maximální klopný moment M2k | Nm | 2 | 12~100 | 160 | 270 | 550 | 1 050 | 1 740 | 3 350 | 5 420 |
| Provozní teploty | º C | 2 | 12~100 | -10º C~ 90º C | ||||||
| Krytí | 2 | 12~100 | IP65 | |||||||
| Mazání | 2 | 12~100 | Syntetické mazivo | |||||||
| Montážní pozice | 2 | 12~100 | Všechny polohy | |||||||
| Provozní hlučnost (6) | dB(A) | 2 | 12~100 | ≤ 64 | ≤ 66 | ≤ 68 | ≤ 68 | ≤ 70 | ≤ 70 | ≤ 72 |
| Účinnost | % | 2 | 12~100 | ≥ 94％ | ||||||
1. Převod ( i=N vstup / N výstup )
2. Měřené hodnoty jsou odvozeny od převodovky s převodovým poměrem 10 (jednostupňová) nebo poměrem 100 (dvoustupňová) při 3 000 otáčkách bez zátěže. Při nižším převodovém poměru a/nebo vyšších otáčkách se hladina zvuku může zvýšit o 3 - 5 dB.
3. Vůle je měřena 2% z nominálního výstupního momentu T2N
4. Na střed výstupní hřídele při 100 ot/min.
4. Na střed výstupní hřídele při 100 ot/min.
5. Nepřetržitý provoz není doporučen.
Setrvačnost
|
C3 Ø(A) |
Modelč. | AFH060 | AFHK075 | AFHK100 | AFHK140 | AFHK180 | AFHK210 | AFHK240 |
| 8 | kg.cm2 | 0,10 | - | - | - | - | - | - |
| 11 | 0,16 | 0,17 | - | - | - | - | - | |
| 14 | 0,2 | 0,37 | 0,41 | - | - | - | - | |
| 19 | - | 0,6 | 1,61 | 1,61 | - | - | - | |
| 24 | - | - | 3,9 | 4,01 | 5,62 | - | - | |
| 28 | - | - | - | 5,53 | 5,662 | - | - | |
| 32 | - | - | - | 7,57 | 8,11 | 8,11 | - | |
| 35 | - | - | - | 14,95 | 15,32 | 15,32 | 15,68 | |
| 38 | - | - | - | 17,58 | 17,72 | 17,72 | 18,52 | |
| 42 | - | - | - | - | 22,95 | 22,95 | 23,74 | |
| 48 | - | - | - | - | 52,74 | 52,74 | 53,49 | |
| 55 | - | - | - | - | - | - | 87,34 |
(A) Ø = průměr vstupní hřídele
| AFHK | 60 | 75 | 100 | 140 | 180 | 210 | 240 |
| Z2 (mm) | 41,3 | 50,1 | 58,9 | 72,7 | 93,7 | 98,5 | 112,2 |
Aplikováno na střed výstupní hřídele při 100 ot/min.
AFHKA (3-stupňová)
| Model | stupeň | převod | AFHKA 240 | |
| Nominální výstupní moment T2N | Nm | 3 | 100 | 3 800 |
| 125 | 3 900 | |||
| 140 | 3 910 | |||
| 175 | 3 930 | |||
| 200 | 3 945 | |||
| 250 | 3 970 | |||
| 350 | 4 000 | |||
| 1000 | 1 770 | |||
| Bezpečnostní Stop moment T2NOT | Nm | 3 | 100~1000 | 2násobek T2N |
| Maximální točivý moment T2B | Nm | 3 | 100~1000 | 1.5 násobek T2N |
| Točivý moment bez zatížení (2) | Nm | 3 | 100~1000 | 6 |
| Vůle (3) | arcmin | 3 | 100~1000 | ≤ 2 |
| Torzní tuhost | Nm/arcmin | 3 | 100~1000 | 510 |
| Nominální vstupní rychlost | ot/min | 3 | 100~1000 | 2 100 |
| Max. vstupní rychlost nib | ot/min | 3 | 100~1000 | 4 000 |
| Max. radiální zatížení F2r | N | 3 | 100~1000 | 30 000 |
| Max. axiální zatížení F2a | N | 3 | 100~1000 | 15 000 |
| Maximální klopný moment M2k | Nm | 3 | 100~1000 | 5 420 |
| Provozní teploty | º C | 3 | 100~1000 | -10º C~ 90º C |
| Krytí | 3 | 100~1000 | IP65 | |
| Mazání | 3 | 100~1000 | syntetické mazivo | |
| Montážní pozice | 3 | 100~1000 | všechny polohy | |
| Provozní hlučnost (6) | dB(A) | 3 | 100~1000 | ≤ 72 |
| Účinnost | % | 3 | 100~1000 | ≥ 92％ |
1. Převod ( i=N vstup / N výstup )
2. Měřené hodnoty jsou odvozeny od převodovky s převodovým poměrem 10 (jednostupňová) nebo poměrem 100 (dvoustupňová) při 3 000 otáčkách bez zátěže. Při nižším převodovém poměru a/nebo vyšších otáčkách se hladina zvuku může zvýšit o 3 - 5 dB.
3. Vůle je měřena 2% z nominálního výstupního momentu T2N
4. Na střed výstupní hřídele při 100 ot/min.
4. Na střed výstupní hřídele při 100 ot/min.
5. Nepřetržitý provoz není doporučen.
Setrvačnost
|
C3 Ø (A) / Model č. |
AFHK240 | |
| 32 | kg.cm2 | 8,11 |
| 35 | 15,32 | |
| 38 | 17,72 | |
| 42 | 22,95 | |
| 48 | 52,74 | |
(A) Ø = průměr vstupní hřídele
AFHKB (3-stupňová)
| Model č. | stupeň | převod | AFHKB 075 | AFHKB 100 | AFHKB 140 | AFHKB 180 | AFHKB 210 | AFHKB 240 | |
| Nominální výstupní moment T2N | Nm | 3 | 48 | - | - | - | - | - | 3 280 |
| 64 | 205 | 415 | 840 | 1 545 | 1 680 | 3 280 | |||
| 84 | 200 | 420 | 845 | 1 555 | 1 680 | - | |||
| 100 | 205 | 420 | 845 | 1 565 | 2 085 | 3 830 | |||
| 125 | 200 | 365 | 730 | 1 355 | 2 095 | 3 850 | |||
| 140 | 205 | 425 | 845 | 1 580 | 1 750 | 3 860 | |||
| 175 | 205 | 365 | 740 | 1 370 | 2 115 | 3 885 | |||
| 200 | 205 | 430 | 845 | 1 590 | 1 780 | 3 900 | |||
| 250 | 205 | 370 | 745 | 1 380 | 2 135 | 3 920 | |||
| 280 | 200 | 400 | 800 | 1 560 | 1 560 | 3 000 | |||
| 350 | 210 | 375 | 755 | 1 395 | 1 950 | 3 750 | |||
| 400 | 160 | 340 | 680 | 1 440 | 1 440 | 2 400 | |||
| 500 | 200 | 380 | 760 | 1 405 | 1 800 | 3 000 | |||
| 700 | 135 | 325 | 670 | 1 240 | 1 875 | 3 005 | |||
| 1000 | 55 | 160 | 380 | 660 | 1 065 | 1 725 | |||
| Bezpečnostní Stop moment T2NOT | Nm | 3 | 48~1000 | 2 násobek T2N | |||||
| Maximální točivý moment T2B | Nm | 3 | 48~1000 | 1.5 násobek T2N | |||||
| Točivý moment bez zatížení (2) | Nm | 3 | 48~1000 | 0.2 | 0.2 | 0.3 | 0.4 | 1 | 1.2 |
| Vůle (3) | arcmin | 3 | 48~1000 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
| Torzní tuhost | Nm/arcmin | 3 | 48~1000 | 10 | 30 | 55 | 175 | 300 | 510 |
| Nominální vstupní rychlost | ot/min | 3 | 48~1000 | 5 500 | 4 600 | 4 600 | 4 000 | 3 700 | 3 400 |
| Max. vstupní rychlost nib | ot/min | 3 | 48~1000 | 7 000 | 7 000 | 7 000 | 6 000 | 5 500 | 5 000 |
| Max. radiální zatížení F2r | N | 3 | 48~1000 | 4 500 | 6 700 | 10 000 | 15 000 | 22 000 | 30 000 |
| Max. axiální zatížení F2a | N | 3 | 48~1000 | 2 250 | 3 350 | 5 000 | 7 500 | 11 000 | 15 000 |
| Maximální klopný moment M2k | Nm | 3 | 48~1000 | 270 | 550 | 1 050 | 1 740 | 3 350 | 5 420 |
| Provozní teploty | º C | 3 | 48~1000 | -10º C~ 90º C | |||||
| Krytí | 3 | 48~1000 | IP65 | ||||||
| Mazání | 3 | 48~1000 | Syntetické mazivo | ||||||
| Montážní pozice | 3 | 48~1000 | Všechny polohy | ||||||
| Provozní hlučnost (6) | dB(A) | 3 | 48~1000 | ≤ 66 | ≤ 68 | ≤ 68 | ≤ 70 | ≤ 70 | ≤ 72 |
| Účinnost | % | 3 | 48~1000 | ≥ 92％ | |||||
1. Převod ( i=N vstup / N výstup )
2. Měřené hodnoty jsou odvozeny od převodovky s převodovým poměrem 10 (jednostupňová) nebo poměrem 100 (dvoustupňová) při 3 000 otáčkách bez zátěže. Při nižším převodovém poměru a/nebo vyšších otáčkách se hladina zvuku může zvýšit o 3 - 5 dB.
3. Vůle je měřena 2% z nominálního výstupního momentu T2N
4. Na střed výstupní hřídele při 100 ot/min.
4. Na střed výstupní hřídele při 100 ot/min.
5. Nepřetržitý provoz není doporučen.
Setrvačnost
|
C3 Ø(A) |
Modelč. | AFHKB075 | AFHKB100 | AFHKB140 | AFHKB180 | AFHKB210 | AFHKB240 |
| 8 | kg.cm2 | 0,17 | - | - | - | - | - |
| 11 | 0,17 | 0,42 | - | - | - | - | |
| 14 | 0,21 | 0,42 | 1,83 | - | - | - | |
| 19 | - | 0,66 | 1,83 | 4,61 | - | - | |
| 24 | - | - | 4,11 | 4,61 | 4,61 | - | |
| 28 | - | - | - | 6,14 | 6,14 | - | |
| 32 | - | - | - | 8,17 | 8,17 | 10,55 | |
| 35 | - | - | - | 15,56 | 15,56 | 17,76 | |
| 38 | - | - | - | 18,19 | 18,19 | 20,17 | |
| 42 | - | - | - | - | 23,2 | 25,4 | |
| 48 | - | - | - | - | 52,42 | 55,18 |
(A) Ø = průměr vstupní hřídele
AFHK (4-stupňová)
| Model číslo | stupeň | převod | AFHK 240 | |
| Nominální výstupní moment T2N | Nm | 4 | 1 225 | 4 070 |
| 1 400 | 4 085 | |||
| 1 750 | 4 100 | |||
| 2 000 | 4 120 | |||
| 2 800 | 3 185 | |||
| 3 500 | 4 180 | |||
| 5 000 | 4 285 | |||
| 7 000 | 3 445 | |||
| 10 000 | 2 240 | |||
| Bezpečnostní Stop moment T2NOT | Nm | 4 | 1 225~10 000 | 2 násobek T2N |
| Maximální točivý moment T2B | Nm | 4 | 1 225~10 000 | 1.5 násobek T2N |
| Točivý moment bez zatížení (2) | Nm | 4 | 1 225~10 000 | 0.4 |
| Vůle (3) | arcmin | 4 | 1 225~10 000 | ≤ 2 |
| Torzní tuhost | Nm/arcmin | 4 | 1 225~10 000 | 510 |
| Nominální vstupní rychlost | ot/min | 4 | 1 225~10 000 | 3 700 |
| Max. vstupní rychlost nib | ot/min | 4 | 1 225~10 000 | 5 500 |
| Max. radiální zatížení F2r | N | 4 | 1 225~10 000 | 30 000 |
| Max. axiální zatížení F2a | N | 4 | 1 225~10 000 | 15 000 |
| Maximální klopný moment M2k | Nm | 4 | 1 225~10 000 | 5 420 |
| Provozní teploty | º C | 4 | 1 225~10 000 | -10º C~ 90º C |
| Krytí | 4 | 1 225~10 000 | IP65 | |
| Mazání | 4 | 1 225~10 000 | Syntetické mazivo | |
| Montážní pozice | 4 | 1 225~10 000 | Všechny polohy | |
| Provozní hlučnost (6) | dB(A) | 4 | 1 225~10 000 | ≤ 72 |
| Účinnost | % | 4 | 1 225~10 000 | ≥ 90％ |
1. Převod ( i=N vstup / N výstup )
2. Měřené hodnoty jsou odvozeny od převodovky s převodovým poměrem 10 (jednostupňová) nebo poměrem 100 (dvoustupňová) při 3 000 otáčkách bez zátěže. Při nižším převodovém poměru a/nebo vyšších otáčkách se hladina zvuku může zvýšit o 3 - 5 dB.
3. Vůle je měřena 2% z nominálního výstupního momentu T2N
4. Na střed výstupní hřídele při 100 ot/min.
4. Na střed výstupní hřídele při 100 ot/min.
5. Nepřetržitý provoz není doporučen.
Setrvačnost
|
C3 Ø(A) / Model č. |
AFHK240 | |
| 24 | kg.cm2 | 4,61 |
| 28 | 6,14 | |
| 32 | 8,17 | |
| 35 | 15,56 | |
| 38 | 18,19 | |
(A) Ø = průměr vstupní hřídele
AFHKC
| Model číslo | Stupeň | Převod | AFHKC 060 | AFHKC 075 | AFHKC 100 | AFHKC 140 | AFHKC 180 | AFHKC 210 | AFHKC 240 | |
| Nominální výstupní moment T2N | Nm | 2 | 4 | 100 | 205 | 380 | 775 | 1 440 | 2 240 | 4 160 |
| 5 | 85 | 185 | 330 | 670 | 1 250 | 1 930 | 3 610 | |||
| 7 | 60 | 135 | 260 | 525 | 1 000 | 1 750 | 2 535 | |||
| 8 | 96 | 205 | 395 | 800 | 1 320 | 2 300 | 4 260 | |||
| 10 | 90 | 165 | 340 | 690 | 1 290 | 2 000 | 3 700 | |||
| Bezpečnostní Stop moment T2NOT | Nm | 2 | 4~10 | 2 násobek T2N | ||||||
| Maximální točivý moment T2B | Nm | 2 | 4~10 | 1.5 násobek T2N | ||||||
| Točivý moment bez zatížení (2) | Nm | 2 | 4~10 | 2 | 2.5 | 5.8 | 12 | 25 | 48 | 95 |
| Vůle (3) | arcmin | 2 | 4~10 | ≤ 3 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 | ≤ 2 |
| Torzní tuhost | Nm/arcmin | 2 | 4~10 | 4.6 | 10 | 30 | 55 | 175 | 300 | 510 |
| Nominální vstupní rychlost | ot/min | 2 | 4~10 | 5 000 | 3 600 | 3 000 | 2 300 | 1 800 | 1 500 | 1 100 |
| Max. vstupní rychlost nib | ot/min | 2 | 4~10 | 7 000 | 6 000 | 5 500 | 4 500 | 3 500 | 3 000 | 2 200 |
| Max. radiální zatížení F2r | N | 2 | 4~10 | 3 000 | 4 500 | 6 700 | 10 000 | 15 000 | 22 000 | 30 000 |
| Max. axiální zatížení F2a | N | 2 | 4~10 | 1 500 | 2 250 | 3 350 | 5 000 | 7 500 | 11 000 | 15 000 |
| Maximální klopný moment M2k | Nm | 2 | 4~10 | 160 | 270 | 550 | 1 050 | 1 740 | 3 350 | 5 420 |
| Provozní teploty | º C | 2 | 4~10 | -10º C~ 90º C | ||||||
| Krytí | 2 | 4~10 | IP65 | |||||||
| Mazání | 2 | 4~10 | Syntetické mazivo | |||||||
| Montážní pozice | 2 | 4~10 | Všechny polohy | |||||||
| Provozní hlučnost (6) | dB(A) | 2 | 4~10 | ≤ 68 | ≤ 68 | ≤ 68 | ≤ 70 | ≤ 70 | ≤ 72 | ≤ 74 |
| Účinnost | % | 2 | 4~10 | ≥ 95％ | ||||||
1. Převod ( i=N vstup / N výstup )
2. Měřené hodnoty jsou odvozeny od převodovky s převodovým poměrem 10 (jednostupňová) nebo poměrem 100 (dvoustupňová) při 3 000 otáčkách bez zátěže. Při nižším převodovém poměru a/nebo vyšších otáčkách se hladina zvuku může zvýšit o 3 - 5 dB.
3. Vůle je měřena 2% z nominálního výstupního momentu T2N
4. Na střed výstupní hřídele při 100 ot/min.
4. Na střed výstupní hřídele při 100 ot/min.
5. Nepřetržitý provoz není doporučen.
Setrvačnost
|
C3 Ø(A) |
Modelč. | AFHKC060 | AFHKC075 | AFHKC100 | AFHKC140 | AFHKC180 | AFHKC210 | AFHKC240 |
| 8 | kg.cm2 | 0,1 | - | - | - | - | - | - |
| 11 | 0,16 | 0,41 | - | - | - | - | - | |
| 14 | 0,20 | 0,41 | - | - | - | - | - | |
| 19 | 0,58 | 1,61 | 1,61 | - | - | - | - | |
| 24 | - | 3,9 | 4,01 | 5,62 | - | - | - | |
| 28 | - | - | 5,53 | 5,62 | - | - | - | |
| 32 | - | - | 7,57 | 8,11 | 8,11 | - | - | |
| 35 | - | - | 14,95 | 15,32 | 15,32 | 15,68 | 19,37 | |
| 38 | - | - | 17,8 | 17,72 | 17,72 | 18,52 | 19,37 | |
| 42 | - | - | - | 22,95 | 22,95 | 23,74 | 25,5 | |
| 48 | - | - | - | 52,74 | 52,74 | 53,49 | 55,14 | |
| 55 | - | - | - | - | - | 87,34 | 89,59 | |
| 60 | - | - | - | - | - | - | 113,06 |
(A) Ø = průměr vstupní hřídele
AFHK (2-stupňová), převodový poměr i= 12~100
| Rozměry | AFHK060 | AFHK075 | AFHK100 | AFHK140 | AFHK180 | AFHK210 | AFHK240 |
| D1 | 68 | 85 | 120 | 165 | 215 | 250 | 290 |
| D2 | 5,5 | 7 | 9 | 11 | 13,5 | 17 | 17 |
| D3 (h6) | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
| D4 (g6) | 60 | 70 | 90 | 130 | 160 | 180 | 200 |
| D5 | 18,5 | 25,8 | 36,8 | 55,2 | 69,2 | 82,2 | 92,2 |
| D6 | M5x0,8P | M8x1,25P | M12x1,75P | M16x2P | M20x2,5P | M20x2,5P | M20x2,5P |
| D7 (h6) | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
| D9 (H6) | 15 | 20 | 30 | 40 | 55 | - | - |
| D10 h8 | 18 | 24 | 36 | 50 | 68 | - | - |
| L1 | 62 | 76 | 101 | 141 | 182 | 215 | 245 |
| L2 | 28 | 36 | 58 | 82 | 82 | 105 | 130 |
| L3 | 20 | 20 | 30 | 30 | 30 | 38 | 40 |
| L4 | 2 | 2,5 | 3 | 3 | 3 | 3 | 3 |
| L5 | 25 | 32 | 50 | 63 | 70 | 90 | 125 |
| L6 | 2 | 2 | 4 | 5 | 6 | 7 | 3 |
| L7 | 6 | 7 | 10 | 12 | 15 | 17 | 22 |
| L9 | 4,8 | 7,2 | 10 | 12 | 15 | 15 | 15 |
| L10 | 12,5 | 19 | 28 | 36 | 42 | 42 | 42 |
| L17 | 26 | 26 | 26 | 40 | 41,5 | 52 | 60 |
| L18 | 15 | 15 | 15 | 20 | 21,5 | 28 | 36 |
| L19 | 21 | 22,5 | 23 | 33,5 | 33,5 | 45 | 53 |
| L20 | 12 | 14 | 18 | 22 | 23 | - | - |
| L21 | 22 | 22 | 32 | 33 | 32 | - | - |
| L22 | 19 | 21 | 25 | 30 | 30 | - | - |
| L23 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 4 |
| L24 | 0,3 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,5 |
| BI (h9) | 5 | 6 | 10 | 12 | 16 | 20 | 22 |
| HI | 18 | 24,5 | 35 | 43 | 59 | 79,5 | 90 |
| XDIN5480 | W16x0,8x30 x18x6m | W22x1,25x30x16x6m | W32x1,25x30x24x6m | w40x2x30x26x6m | W55x2x30x26x6 | W70x2x30x34x6m | W80x2x30x38x6m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
AFHKA (3-stupňová), převodový poměr i = 100 ~ 1000
| Rozměry | AFHKA240 |
| D1 | 290 |
| D2 | 17 |
| D3 (h6) | 85 |
| D4 (g6) | 200 |
| D5 | 92,2 |
| D6 | M20 x 2,5P |
| D7 (h6) | 85 |
| D8 (H6) | 210 |
| L1 | 245 |
| L2 | 130 |
| L3 | 40 |
| L4 | 3 |
| L5 | 125 |
| L6 | 3 |
| L7 | 22 |
| L8 | 31 |
| L9 | 15 |
| L10 | 42 |
| L11 | 378 |
| L12 | 115 |
| L13 | 663 |
| L16 | 228 |
| L17 | 60 |
| L18 | 36 |
| L19 | 53 |
| L23 | 4 |
| L24 | 0,5 |
| BI (h9) | 22 |
| HI | 90 |
| XDIN5480 | W80 x 2 x 30 x 38 x 6m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
AFHKB (3-stupňová), převodový poměr i= 48~1,000
| Rozměry | AFHKB075 | AFHKB100 | AFHKB140 | AFHKB180 | AFHKB210 | AFHKB240 |
| D1 | 85 | 120 | 165 | 215 | 250 | 290 |
| D2 | 7 | 9 | 11 | 11 | 17 | 17 |
| D3 (h6) | 22 | 32 | 40 | 40 | 75 | 85 |
| D4 (g6) | 70 | 90 | 130 | 130 | 180 | 200 |
| D5 | 25,8 | 36,8 | 55,2 | 55,2 | 82,2 | 92,2 |
| D6 | ||||||
| D7 (h6) | 94 | 116 | 163 | 210 | 210 | 255 |
| D8 | 22 | 32 | 40 | 55 | 75 | 85 |
| D9 (H6) | 20 | 30 | 40 | 55 | - | - |
| D10 h8 | 24 | 36 | 50 | 68 | - | - |
| L1 | 76 | 101 | 141 | 182 | 215 | 145 |
| L2 | 36 | 58 | 82 | 82 | 105 | 130 |
| L3 | 20 | 30 | 30 | 30 | 38 | 40 |
| L4 | 2,5 | 3 | 3 | 3 | 3 | 3 |
| L5 | 32 | 50 | 63 | 70 | 90 | 125 |
| L6 | 2 | 4 | 5 | 6 | 7 | 3 |
| L7 | 7 | 10 | 12 | 15 | 17 | 22 |
| L8 | 13 | 17 | 25 | 31 | 31 | 36 |
| L9 | 7,2 | 10 | 12 | 15 | 15 | 15 |
| L10 | 19 | 28 | 36 | 42 | 42 | 42 |
| L11 | 135,5 | 152,5 | 191 | 248 | 270 | 336 |
| L12 | 53 | 68,3 | 89 | 115 | 115 | 131 |
| L13 | 244,5 | 308,8 | 392 | 475 | 528 | 637 |
| L16 | 114,5 | 129 | 173,5 | 228 | 228 | 265,5 |
| L17 | 26 | 26 | 40 | 41,5 | 52 | 60 |
| L18 | 15 | 15 | 20 | 21,5 | 28 | 36 |
| L19 | 22,5 | 23 | 33,5 | 33,5 | 45 | 53 |
| L20 | 14 | 18 | 22 | 23 | - | - |
| L21 | 22 | 32 | 33 | 32 | - | - |
| L22 | 21 | 25 | 30 | 30 | - | - |
| L23 | 2,5 | 25 | 2,5 | 2,5 | 2,5 | 4 |
| L24 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,5 |
| BI (h9) | 6 | 10 | 12 | 16 | 20 | 22 |
| HI | 24,5 | 35 | 43 | 59 | 79,5 | 90 |
| XDIN5480 | 22W22x1,25x30x16x6m | 5W32x1,25x30x24x6m | w40x2x30x18x6m | W55x2x30x26x6 | 7W70x2x30x34x6m | W80x2x30x38x6m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
AFHK (4-stupňová), převodový poměr i = 1,225~ 10,000
| Rozměry | AFHK240 |
| D1 | 290 |
| D2 | 17 |
| D3 (h6) | 85 |
| D4 (g6) | 200 |
| D5 | 92,2 |
| D6 | M20 x 2,5P |
| D7 (h6) | 85 |
| D8 (H6) | 210 |
| L1 | 245 |
| L2 | 130 |
| L3 | 40 |
| L4 | 3 |
| L5 | 125 |
| L6 | 3 |
| L7 | 22 |
| L8 | 31 |
| L9 | 15 |
| L10 | 42 |
| L11 | 378 |
| L12 | 115 |
| L13 | 663 |
| L16 | 228 |
| L17 | 60 |
| L18 | 36 |
| L19 | 53 |
| L23 | 4 |
| L24 | 0,5 |
| BI (h9) | 22 |
| HI | 90 |
| XDIN5480 | W80 x 2 x 30 x 38 x 6m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
AFHKC, převodový poměr i= 4~10
| Rozměry | AFHKC060 | AFHKC075 | AFHKC100 | AFHKC140 | AFHKC180 | AFHKC210 | AFHKC240 |
| D1 | 68 | 85 | 120 | 165 | 215 | 250 | 290 |
| D2 | 5,5 | 7 | 9 | 11 | 13,5 | 17 | 17 |
| D3 (h6) | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
| D4 (g6) | 60 | 70 | 90 | 130 | 160 | 180 | 200 |
| D5 | 18,5 | 25,8 | 36,8 | 55,2 | 69,2 | 82,2 | 92,2 |
| D6 | M5x0,8P | M8x1,25P | M12x01,75P | M16x2P | M20x2,5P | M20x2,5P | M20x2,5P |
| D7 | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
| D8 (h6) | 64 | 92 | 116 | 156 | 156 | 195 | 240 |
| D9 (H6) | 15 | 20 | 30 | 40 | 55 | - | - |
| D10 h8 | 18 | 24 | 36 | 50 | 68 | - | - |
| L1 | 62 | 76 | 101 | 41 | 182 | 215 | 245 |
| L2 | 28 | 36 | 58 | 82 | 82 | 105 | 130 |
| L3 | 20 | 20 | 30 | 30 | 30 | 38 | 40 |
| L4 | 2 | 2,5 | 3 | 3 | 3 | 3 | 3 |
| L5 | 25 | 32 | 50 | 63 | 70 | 90 | 125 |
| L6 | 2 | 2 | 4 | 5 | 6 | 7 | 3 |
| L7 | 6 | 7 | 10 | 12 | 15 | 17 | 22 |
| L9 | 4,8 | 7,2 | 10 | 12 | 15 | 15 | 15 |
| L10 | 12,5 | 19 | 28 | 36 | 42 | 42 | 42 |
| L11 | 121,5 | 145,5 | 163 | 219 | 258 | 277,5 | 352 |
| L12 | 46,5 | 61,5 | 76 | 97,5 | 97,5 | 105,5 | 141 |
| L13 | 216 | 263 | 327 | 428,5 | 467,5 | 526 | 663 |
| L16 | 81,5 | 113,5 | 147,5 | 196,5 | 196,5 | 229 | 260 |
| L17 | 26 | 26 | 26 | 40 | 41,5 | 52 | 60 |
| L18 | 15 | 15 | 15 | 20 | 21,5 | 28 | 36 |
| L19 | 21 | 22,5 | 23 | 33,5 | 33,5 | 45 | 53 |
| L20 | 12 | 14 | 18 | 22 | 23 | ||
| L21 | 22 | 22 | 32 | 33 | 32 | - | - |
| L22 | 19 | 21 | 25 | 30 | 30 | - | - |
| L23 | 2 | 2,5 | 2,5 | 25 | 25 | 25- | 4- |
| L24 | 0,3 | 0,4 | 0,4 | 0,4 | 0,40,4 | 0,404 | 0,50,5 |
| BI (h9) | 5 | 6 | 10 | 12 | 16 | 20 | 22 |
| HI | 18 | 24,5 | 35 | 43 | 59 | 79,5 | 90 |
| XDIN5480 | W16 x 0,8 x 30 x 18 x 6 m | W22 x 1,25 x 30 x 16 x 6 m | W32 x 1,25 x 30 x 24 x 6 m | W40 x 2 x 30 x 18 x 6 m | W55 x 2 x 30 x 26 x 6 m | W70 x 2 x 30 x 34 x 6 m | W80 x 0,8 x 30 x 38 x 6 m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
ROZMĚRY
| Rozměry | AFHK060 | AFHK075 | AFHK100 | AFHK140 | AFHK180 | AFHK210 | AFHK240 |
| D1 | 68 | 85 | 120 | 165 | 215 | 250 | 290 |
| D2 | 5,5 | 7 | 9 | 11 | 13,5 | 17 | 17 |
| D3 (h6) | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
| D4 (g6) | 60 | 70 | 90 | 130 | 160 | 180 | 200 |
| D5 | 18,5 | 25,8 | 36,8 | 55,2 | 69,2 | 82,2 | 92,2 |
| D6 | M5x0,8P | M8x1,25P | M12x1,75P | M16x2P | M20x2,5P | M20x2,5P | M20x2,5P |
| D7 (h6) | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
| D9 (H6) | 15 | 20 | 30 | 40 | 55 | - | - |
| D10 h8 | 18 | 24 | 36 | 50 | 68 | - | - |
| L1 | 62 | 76 | 101 | 141 | 182 | 215 | 245 |
| L2 | 28 | 36 | 58 | 82 | 82 | 105 | 130 |
| L3 | 20 | 20 | 30 | 30 | 30 | 38 | 40 |
| L4 | 2 | 2,5 | 3 | 3 | 3 | 3 | 3 |
| L5 | 25 | 32 | 50 | 63 | 70 | 90 | 125 |
| L6 | 2 | 2 | 4 | 5 | 6 | 7 | 3 |
| L7 | 6 | 7 | 10 | 12 | 15 | 17 | 22 |
| L9 | 4,8 | 7,2 | 10 | 12 | 15 | 15 | 15 |
| L10 | 12,5 | 19 | 28 | 36 | 42 | 42 | 42 |
| L17 | 26 | 26 | 26 | 40 | 41,5 | 52 | 60 |
| L18 | 15 | 15 | 15 | 20 | 21,5 | 28 | 36 |
| L19 | 21 | 22,5 | 23 | 33,5 | 33,5 | 45 | 53 |
| L20 | 12 | 14 | 18 | 22 | 23 | - | - |
| L21 | 22 | 22 | 32 | 33 | 32 | - | - |
| L22 | 19 | 21 | 25 | 30 | 30 | - | - |
| L23 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 4 |
| L24 | 0,3 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,5 |
| BI (h9) | 5 | 6 | 10 | 12 | 16 | 20 | 22 |
| HI | 18 | 24,5 | 35 | 43 | 59 | 79,5 | 90 |
| XDIN5480 | W16x0,8x30 x18x6m | W22x1,25x30x16x6m | W32x1,25x30x24x6m | w40x2x30x26x6m | W55x2x30x26x6 | W70x2x30x34x6m | W80x2x30x38x6m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
Shrink Disc Power Lock
| Model | D1 | D2 | D3 | H1 | H2 | Šroub(1) | TA (2) | J | Objednací kód |
| AFHK | Velikost x typ | (Nm) | (Kg.cm2) | ||||||
| 060 | 44 | 18 | 30 | 15 | 18,5 | 5 x M5 | 4 | 0,4 | SSD-18 |
| 075 | 50 | 24 | 36 | 19,5 | 23 | 6 x M5 | 4 | 0,8 | SSD-24 |
| 100 | 72 | 36 | 52 | 23,5 | 27,5 | 5 x M6 | 12 | 3,9 | SSD-36 |
| 140 | 90 | 50 | 70 | 27,5 | 31,5 | 8 x M6 | 12 | 11,2 | SSD-50 |
| 180 | 115 | 68 | 86 | 30,5 | 34,5 | 10 x M6 | 12 | 30,9 | SSD-68 |
(1) 10.9 Třída, DIN 931
(2) Utahovací moment

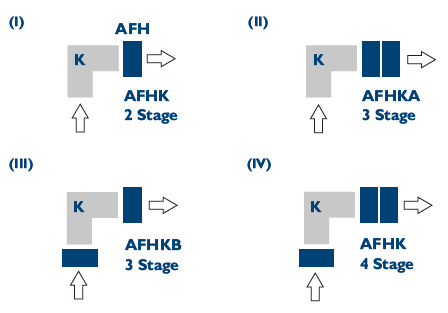

Konstrukce AFKH převodovky
AFHK (2-stupňová), převodový poměr i= 12~100
| Rozměry | AFHK060 | AFHK075 | AFHK100 | AFHK140 | AFHK180 | AFHK210 | AFHK240 |
| D1 | 68 | 85 | 120 | 165 | 215 | 250 | 290 |
| D2 | 5,5 | 7 | 9 | 11 | 13,5 | 17 | 17 |
| D3 (h6) | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
| D4 (g6) | 60 | 70 | 90 | 130 | 160 | 180 | 200 |
| D5 | 18,5 | 25,8 | 36,8 | 55,2 | 69,2 | 82,2 | 92,2 |
| D6 | M5x0,8P | M8x1,25P | M12x1,75P | M16x2P | M20x2,5P | M20x2,5P | M20x2,5P |
| D7 (h6) | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
| D9 (H6) | 15 | 20 | 30 | 40 | 55 | - | - |
| D10 h8 | 18 | 24 | 36 | 50 | 68 | - | - |
| L1 | 62 | 76 | 101 | 141 | 182 | 215 | 245 |
| L2 | 28 | 36 | 58 | 82 | 82 | 105 | 130 |
| L3 | 20 | 20 | 30 | 30 | 30 | 38 | 40 |
| L4 | 2 | 2,5 | 3 | 3 | 3 | 3 | 3 |
| L5 | 25 | 32 | 50 | 63 | 70 | 90 | 125 |
| L6 | 2 | 2 | 4 | 5 | 6 | 7 | 3 |
| L7 | 6 | 7 | 10 | 12 | 15 | 17 | 22 |
| L9 | 4,8 | 7,2 | 10 | 12 | 15 | 15 | 15 |
| L10 | 12,5 | 19 | 28 | 36 | 42 | 42 | 42 |
| L17 | 26 | 26 | 26 | 40 | 41,5 | 52 | 60 |
| L18 | 15 | 15 | 15 | 20 | 21,5 | 28 | 36 |
| L19 | 21 | 22,5 | 23 | 33,5 | 33,5 | 45 | 53 |
| L20 | 12 | 14 | 18 | 22 | 23 | - | - |
| L21 | 22 | 22 | 32 | 33 | 32 | - | - |
| L22 | 19 | 21 | 25 | 30 | 30 | - | - |
| L23 | 2 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 4 |
| L24 | 0,3 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,5 |
| BI (h9) | 5 | 6 | 10 | 12 | 16 | 20 | 22 |
| HI | 18 | 24,5 | 35 | 43 | 59 | 79,5 | 90 |
| XDIN5480 | W16x0,8x30 x18x6m | W22x1,25x30x16x6m | W32x1,25x30x24x6m | w40x2x30x26x6m | W55x2x30x26x6 | W70x2x30x34x6m | W80x2x30x38x6m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
AFHKA (3-stupňová), převodový poměr i = 100 ~ 1000
| Rozměry | AFHKA240 |
| D1 | 290 |
| D2 | 17 |
| D3 (h6) | 85 |
| D4 (g6) | 200 |
| D5 | 92,2 |
| D6 | M20 x 2,5P |
| D7 (h6) | 85 |
| D8 (H6) | 210 |
| L1 | 245 |
| L2 | 130 |
| L3 | 40 |
| L4 | 3 |
| L5 | 125 |
| L6 | 3 |
| L7 | 22 |
| L8 | 31 |
| L9 | 15 |
| L10 | 42 |
| L11 | 378 |
| L12 | 115 |
| L13 | 663 |
| L16 | 228 |
| L17 | 60 |
| L18 | 36 |
| L19 | 53 |
| L23 | 4 |
| L24 | 0,5 |
| BI (h9) | 22 |
| HI | 90 |
| XDIN5480 | W80 x 2 x 30 x 38 x 6m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
AFHKB (3-stupňová), převodový poměr i= 48~1,000
| Rozměry | AFHKB075 | AFHKB100 | AFHKB140 | AFHKB180 | AFHKB210 | AFHKB240 |
| D1 | 85 | 120 | 165 | 215 | 250 | 290 |
| D2 | 7 | 9 | 11 | 11 | 17 | 17 |
| D3 (h6) | 22 | 32 | 40 | 40 | 75 | 85 |
| D4 (g6) | 70 | 90 | 130 | 130 | 180 | 200 |
| D5 | 25,8 | 36,8 | 55,2 | 55,2 | 82,2 | 92,2 |
| D6 | ||||||
| D7 (h6) | 94 | 116 | 163 | 210 | 210 | 255 |
| D8 | 22 | 32 | 40 | 55 | 75 | 85 |
| D9 (H6) | 20 | 30 | 40 | 55 | - | - |
| D10 h8 | 24 | 36 | 50 | 68 | - | - |
| L1 | 76 | 101 | 141 | 182 | 215 | 145 |
| L2 | 36 | 58 | 82 | 82 | 105 | 130 |
| L3 | 20 | 30 | 30 | 30 | 38 | 40 |
| L4 | 2,5 | 3 | 3 | 3 | 3 | 3 |
| L5 | 32 | 50 | 63 | 70 | 90 | 125 |
| L6 | 2 | 4 | 5 | 6 | 7 | 3 |
| L7 | 7 | 10 | 12 | 15 | 17 | 22 |
| L8 | 13 | 17 | 25 | 31 | 31 | 36 |
| L9 | 7,2 | 10 | 12 | 15 | 15 | 15 |
| L10 | 19 | 28 | 36 | 42 | 42 | 42 |
| L11 | 135,5 | 152,5 | 191 | 248 | 270 | 336 |
| L12 | 53 | 68,3 | 89 | 115 | 115 | 131 |
| L13 | 244,5 | 308,8 | 392 | 475 | 528 | 637 |
| L16 | 114,5 | 129 | 173,5 | 228 | 228 | 265,5 |
| L17 | 26 | 26 | 40 | 41,5 | 52 | 60 |
| L18 | 15 | 15 | 20 | 21,5 | 28 | 36 |
| L19 | 22,5 | 23 | 33,5 | 33,5 | 45 | 53 |
| L20 | 14 | 18 | 22 | 23 | - | - |
| L21 | 22 | 32 | 33 | 32 | - | - |
| L22 | 21 | 25 | 30 | 30 | - | - |
| L23 | 2,5 | 25 | 2,5 | 2,5 | 2,5 | 4 |
| L24 | 0,4 | 0,4 | 0,4 | 0,4 | 0,4 | 0,5 |
| BI (h9) | 6 | 10 | 12 | 16 | 20 | 22 |
| HI | 24,5 | 35 | 43 | 59 | 79,5 | 90 |
| XDIN5480 | 22W22x1,25x30x16x6m | 5W32x1,25x30x24x6m | w40x2x30x18x6m | W55x2x30x26x6 | 7W70x2x30x34x6m | W80x2x30x38x6m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
AFHK (4-stupňová), převodový poměr i = 1,225~ 10,000
| Rozměry | AFHK240 |
| D1 | 290 |
| D2 | 17 |
| D3 (h6) | 85 |
| D4 (g6) | 200 |
| D5 | 92,2 |
| D6 | M20 x 2,5P |
| D7 (h6) | 85 |
| D8 (H6) | 210 |
| L1 | 245 |
| L2 | 130 |
| L3 | 40 |
| L4 | 3 |
| L5 | 125 |
| L6 | 3 |
| L7 | 22 |
| L8 | 31 |
| L9 | 15 |
| L10 | 42 |
| L11 | 378 |
| L12 | 115 |
| L13 | 663 |
| L16 | 228 |
| L17 | 60 |
| L18 | 36 |
| L19 | 53 |
| L23 | 4 |
| L24 | 0,5 |
| BI (h9) | 22 |
| HI | 90 |
| XDIN5480 | W80 x 2 x 30 x 38 x 6m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
AFHKC, převodový poměr i= 4~10
| Rozměry | AFHKC060 | AFHKC075 | AFHKC100 | AFHKC140 | AFHKC180 | AFHKC210 | AFHKC240 |
| D1 | 68 | 85 | 120 | 165 | 215 | 250 | 290 |
| D2 | 5,5 | 7 | 9 | 11 | 13,5 | 17 | 17 |
| D3 (h6) | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
| D4 (g6) | 60 | 70 | 90 | 130 | 160 | 180 | 200 |
| D5 | 18,5 | 25,8 | 36,8 | 55,2 | 69,2 | 82,2 | 92,2 |
| D6 | M5x0,8P | M8x1,25P | M12x01,75P | M16x2P | M20x2,5P | M20x2,5P | M20x2,5P |
| D7 | 16 | 22 | 32 | 40 | 55 | 75 | 85 |
| D8 (h6) | 64 | 92 | 116 | 156 | 156 | 195 | 240 |
| D9 (H6) | 15 | 20 | 30 | 40 | 55 | - | - |
| D10 h8 | 18 | 24 | 36 | 50 | 68 | - | - |
| L1 | 62 | 76 | 101 | 41 | 182 | 215 | 245 |
| L2 | 28 | 36 | 58 | 82 | 82 | 105 | 130 |
| L3 | 20 | 20 | 30 | 30 | 30 | 38 | 40 |
| L4 | 2 | 2,5 | 3 | 3 | 3 | 3 | 3 |
| L5 | 25 | 32 | 50 | 63 | 70 | 90 | 125 |
| L6 | 2 | 2 | 4 | 5 | 6 | 7 | 3 |
| L7 | 6 | 7 | 10 | 12 | 15 | 17 | 22 |
| L9 | 4,8 | 7,2 | 10 | 12 | 15 | 15 | 15 |
| L10 | 12,5 | 19 | 28 | 36 | 42 | 42 | 42 |
| L11 | 121,5 | 145,5 | 163 | 219 | 258 | 277,5 | 352 |
| L12 | 46,5 | 61,5 | 76 | 97,5 | 97,5 | 105,5 | 141 |
| L13 | 216 | 263 | 327 | 428,5 | 467,5 | 526 | 663 |
| L16 | 81,5 | 113,5 | 147,5 | 196,5 | 196,5 | 229 | 260 |
| L17 | 26 | 26 | 26 | 40 | 41,5 | 52 | 60 |
| L18 | 15 | 15 | 15 | 20 | 21,5 | 28 | 36 |
| L19 | 21 | 22,5 | 23 | 33,5 | 33,5 | 45 | 53 |
| L20 | 12 | 14 | 18 | 22 | 23 | ||
| L21 | 22 | 22 | 32 | 33 | 32 | - | - |
| L22 | 19 | 21 | 25 | 30 | 30 | - | - |
| L23 | 2 | 2,5 | 2,5 | 25 | 25 | 25- | 4- |
| L24 | 0,3 | 0,4 | 0,4 | 0,4 | 0,40,4 | 0,404 | 0,50,5 |
| BI (h9) | 5 | 6 | 10 | 12 | 16 | 20 | 22 |
| HI | 18 | 24,5 | 35 | 43 | 59 | 79,5 | 90 |
| XDIN5480 | W16 x 0,8 x 30 x 18 x 6 m | W22 x 1,25 x 30 x 16 x 6 m | W32 x 1,25 x 30 x 24 x 6 m | W40 x 2 x 30 x 18 x 6 m | W55 x 2 x 30 x 26 x 6 m | W70 x 2 x 30 x 34 x 6 m | W80 x 0,8 x 30 x 38 x 6 m |
Rozměry odpovídají rozhraní motoru. V případě dotazů nás prosím kontaktujte.
Výše uvedené 3D modely jsou s náhodně vygenerovanou motorovou přírubou. Pro vygenerování 3D modelu podle typu motoru použijte náš Konfigurátor.
