AES řada
Planetová převodovka s vysokou přesností
- 7 velikostí: 60 mm až 240 mm
- 24 až 4 090 Nm
- kompletní rozsah převodových poměrů
- vůle v ozubení až 1 arc. min.
- radiální zatížení až 30 000N; axiální až 15 000N
- nízká hlučnost ≤58 dB a vysoká účinnost až 97%
- certifikace ATEX
Řada planetových převodovek Apex AES využívá 100% optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti. Převodovky řady AF mají vysoce kvalitní kuželíková výstupní ložiska, které zaručují maximální radiální a axiální zatížitelnost. Úhlovou variantu této převodovky pak naleznete zde (řada AERS).
- Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
- Tělo z nerezové oceli, příruba pro motor z černého hliníku
- Výstupní hřídel z nerezové oceli: 4 druhy - hladká, s perem, drážkovaná, dutá

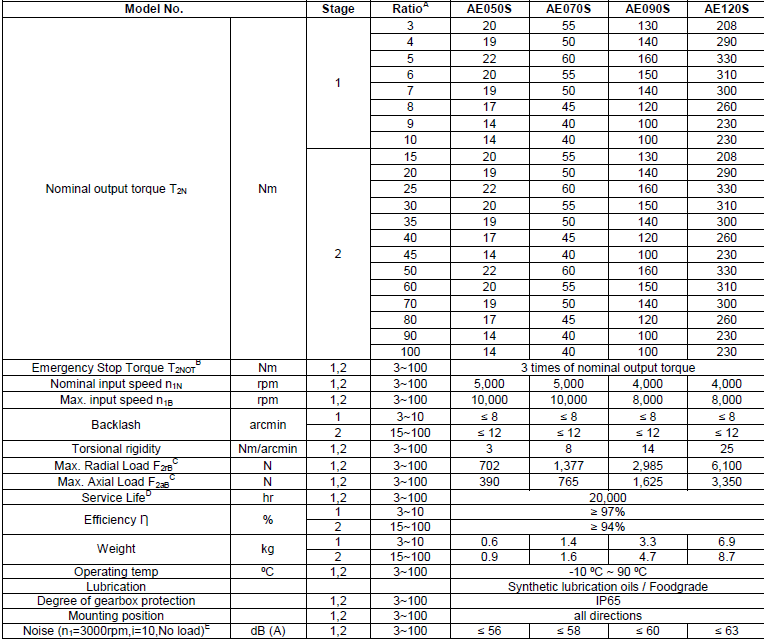

- Výstupní moment:
- T2N : 24 Nm - 4 090 Nm
- Převodové poměry
- 1-stupňová: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
- 2-stupňová: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
- Malá vůle v ozubení
- 1-stupňová: ≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
- 2-stupňová: ≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
- Vysoká účinnost
- 1-stupňová: ≥ 97%
- 2-stupňová: ≥ 94%
- Jednoduchá montáž
- Nízká hlučnost
- Kompaktní provedení
- Možnost převodu až i=200 v úhlové variantě (AERS).
- Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu
Navigace:
Výše uvedené 3D modely jsou s náhodně vygenerovanou motorovou přírubou. Pro vygenerování 3D modelu podle typu motoru použijte náš Konfigurátor.
