Novinka v segmentu Ekonomické varianty PII: planetové převodovky řady PFII

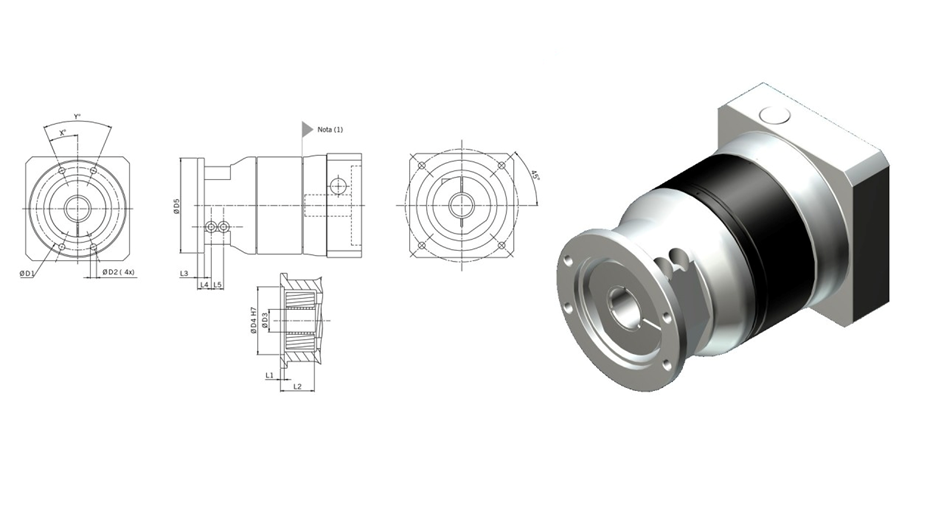

10. 1. 2026 | Apex Dynamics rozšiřuje své portfolio o zcela novou sérii planetových převodovek PFII, určenou pro aplikace, kde je potřeba najít ideální rovnováhu mezi přesností, výkonem a kompaktním provedením. Řada PFII přináší unikátní řešení –provedení s dutou vstupní i výstupní hřídelí, a to při velmi malých zástavbových rozměrech.
Díky chytrému konstrukčnímu řešení, vysoké tuhosti a nízké vůli je PFII vhodná pro širokou škálu pohonů a lineárních jednotek, kde je klíčová jednoduchá montáž a spolehlivý přenos momentu.
Hlavní technické parametry
- 3 konstrukční velikosti
- převodové poměry od 3:1 až do 1000:1
- jmenovitý moment až 232 Nm
- vůle < 6 arcmin
- dutá vstupní i výstupní hřídel
- kalená planetová kola, nízká hlučnost, vysoké rychlosti
Adaptérové příruby jsou vyrobené z lehké hliníkové slitiny pro snížení hmotnosti, zatímco vnitřní ozubení je z legované oceli pro maximální tuhost a odolnost vůči zatížení.
Nový způsob upnutí výstupní hřídele

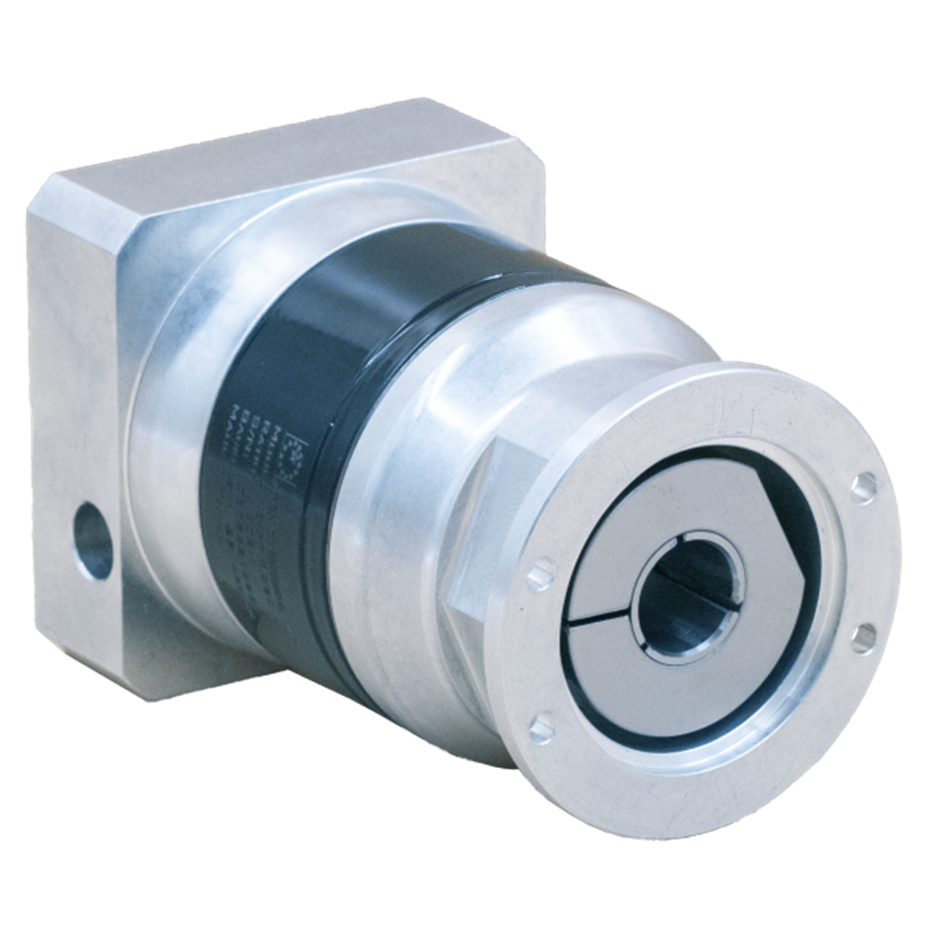

Výrazným konstrukčním prvkem PFII série je svěrný spoj na vstupní i výstupní straně. U výstupní hřídele je navíc doplněn o dvojici upínacích šroubů pro přenos vyšších momentů.
Výhody oproti klasickým systémům (např. shrinkdiskům)
- rychlá montáž – pouze dva šrouby
- kompaktní rozměry bez přídavných nábojů
- vyšší tolerance na průměr připojované hřídele
- jednoduché rozebrání při servisu
- bez perové vysoce dynamické spojení
Tento typ upnutí je ideální pro dynamické aplikace bez vůle.
Typické použití

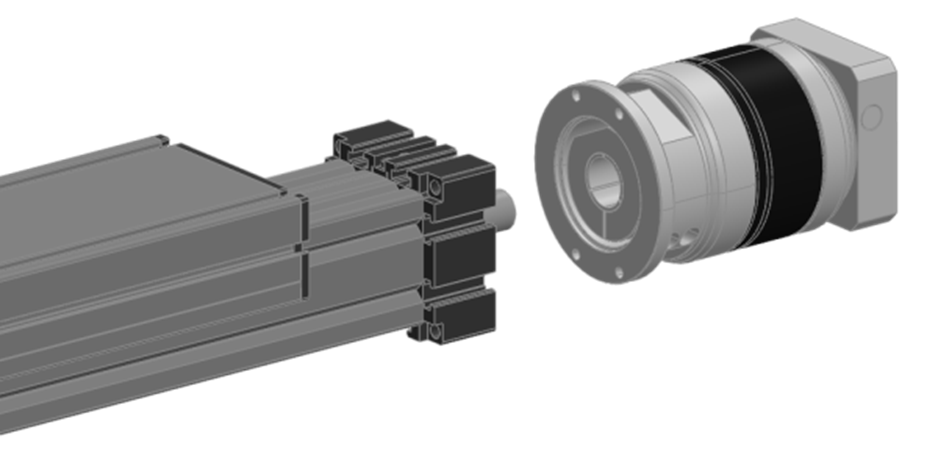

- hřídelové lineární jednotky a pohony
- strojní osy s rotačním vstupem
- průmyslové aplikace s požadavkem na vysokou tuhost a kompaktní řešení
Díky duté výstupní hřídeli nehrozí přetížení ložisek radiálním či axiálním zatížením, čímž se eliminuje riziko přeurčení soustavy.
Okamžitě k dispozici
Díky skladové dostupnosti v naší výrobní továrně je standardní dodací termín opět ca. 3 týdny a převodovku si lze jednoduše nakonfigurovat pomocí našeho konfigurátoru.
Zaujaly Vás nové řady, ale nevíte si rady? Máte zájem o podrobnější technickou dokumentaci nebo radu ohledně správného výběru převodovky pro vaši aplikaci? Kontaktujte nás.
