Nové řady PLANETOVÝCH převodovek MF/MFK a MD/MDK rozšiřují nabídku APEX DYNAMICS

23. 7. 2025 |Společnost APEX DYNAMICS opět rozšiřuje své portfolio o dvě nové řady převodovek MF/MFK a MD/MDK. Přestože je naše nabídka již nyní mimořádně rozsáhlá, tyto nové produkty přinášejí další možnosti pro zákazníky hledající vysoký výkon, spolehlivost a flexibilitu při konstrukci svých zařízení. Co přesně novinky přinášejí a jak zapadají do stávající nabídky?

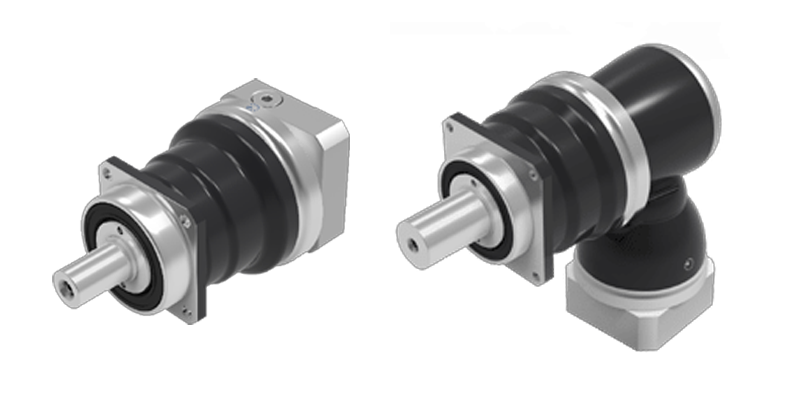

MF/MFK: ocelová varianta oblíbené klasiky AF/AFR

Řada MF/MFK konstrukčně a rozměrově navazuje na osvědčené řady planetových převodovek AFH/AFHK. Na výstupu má shodné rozměry s řadami AF/AFR a AFX/AFXR, což znamená plnou kompatibilitu bez nutnosti úprav aplikace. Hlavní rozdíl? Materiály a provedení.

Řady MF/MFK používají ocelové pouzdro s černým epoxidovým nátěrem a ocelovou výstupní hřídel – na rozdíl od nerezového provedení u AF/AFR a AFX/AFXR. Všechny verze využívají těsnění Viton s přesným vedením po kaleném a broušeném povrchu pro maximální těsnost. Díky své vnitřní konstrukci zvládají převodovky MF/MFK vyšší radiální síly, což se pozitivně projevuje na vyšší hodnotě klopného momentu M2K. Standardní vůle je ≤ 3 arc.min (1-stupňová varianta) nebo ≤ 4 arc.min (2-stupňová varianta).

Pravoúhlé provedení MFK navíc umožňuje využití hypoidního předstupně, což zvyšuje flexibilitu nasazení v různých typech aplikací.

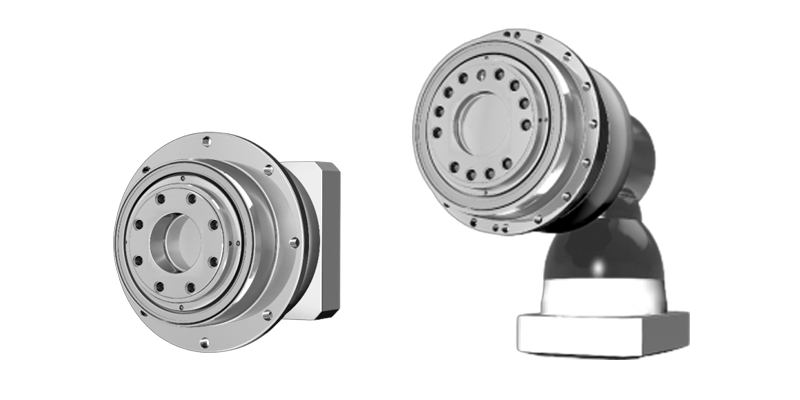

MD/MDK: výstupní robotická příruba za dostupnější cenu

Nová řada MD/MDK vychází z konstrukce AH/AHK a přináší výstupní robotickou přírubu podle ISO9409. Díky ocelovému tělu a epoxidovému nátěru jde o robustní řešení i pro náročnější prostředí.

Klíčový rozdíl oproti AH/AHK? Větší vůle ≤ 3 arc.min (1st.) a ≤ 4 arc.min (2st.). Díky tomu nižší cena a výborný poměr cena/výkon. Nicméně stále zůstává řada MD/MDK ideální pro dynamické aplikace, kde odolnost a kroutící moment hrají zásadní roli, ale není prioritou extrémní přesnost.

Samozřejmostí je těsnění Viton a možnost volby speciálního maziva, včetně schváleného typu NSF-H1 pro potravinářský průmysl.

Přehledné zařazení do portfolia

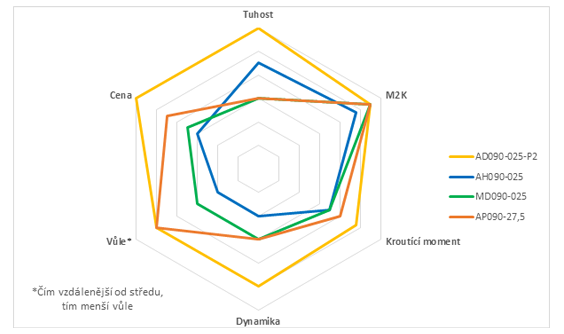

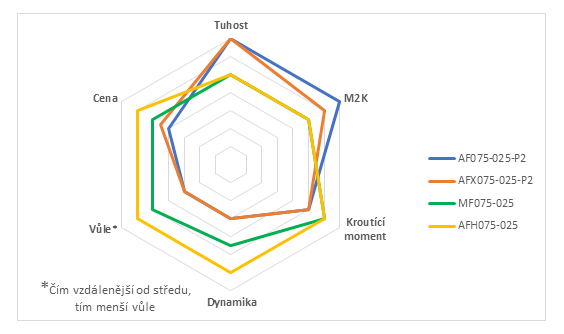

Obě nové řady jsou navrženy tak, aby plynule doplnily a rozšířily stávající řady převodovek APEX DYNAMICS. Zatímco MF/MFK stojí vedle AFH/AFHK jako cenově výhodnější, ale stále výkonná alternativa, řada MD/MDK se zařazuje mezi AD/ADR (pro přesné a hygienické aplikace) a AH/AHK (pro výkonné robotické nasazení).

Ihned k dispozici a snadno konfigurovatelné

Série MF/MFK i MD/MDK jsou plně integrovány do našeho Konfigurátoru, který umožňuje rychlé stažení 2D i 3D výkresů a přímé napojení na jakýkoliv typy servomotorů.

Díky skladové dostupnosti v naší výrobní továrně na Taiwanu je standardní dodací termín opět ca. 3 týdny.

Typické aplikace

Mezi vhodná nasazení nových řad patří zejména:

• Lineární osy s ozubeným hřebenem a pastorkem
• Otočné stoly a karusely
• Gravírovací, pálící a jiné CNC stroje
• Pick & Place (delta) roboti
• Balicí a etiketovací stroje

Zaujaly vás nové řady, ale nevíte si rady? Máte zájem o podrobnější technickou dokumentaci nebo radu ohledně správného výběru převodovky pro vaši aplikaci? Kontaktujte nás.
