Pastorek s hřídelí pro převodovku s dutou hřídelí

8.6.2020 │Až 8 možností montáže pastorku k planetové převodovce? Apex Dynamics rozšiřuje již tak rozsáhlou řadu precizních ozubených pastorků o pastorky s plnou hřídelí. Každá z možností montáže slouží jednomu nebo více konkrétním účelům použití, včetně tohoto představovaného. V tomto článku se budeme zabývat pastorkem s plnou hřídelí a jeho nejčastějšímu použití: realizace kompaktního, pravoúhlého pohonu v kombinaci s planetovou převodovkou, například s dutou hřídelí.

Kompaktní pravoúhlý pohon

KH haakse hypoïde tandwielkast met tandheugel en rondsel

Pastorky s hřídelí jsou v angličtině známé jako „pinion shaft“ nebo v němčině pod názvem “Ritzelwelle”. Toto provedení je primárně používáno ve spojení s převodovkami s dutou hřídelí. Tím lze získat velmi kompaktní pravoúhlé provedení pohonu v místech, kde je minimum prostoru.

Pastorek s hřídelí

Dvě nové série (G s těsným perem na hřídeli; H s hladkou hřídelí) jsou dostupné v modulech ozubení 1.5 až 6, v přímém i šikmém ozubením, v rozmezí 12 až 30 zubů, výlučně v kvalitě ozubení DIN5 / e25, celý povrch je cementovaný (52±2 HRC) a broušený.

Pokud se rozhodnete pro montáž pomocí drážky pro pero (G série), tolerance přesného pera je „h9“, což znamená, že při montáži do převodovky je třeba vyvinout menší tlak, aby se vymezily vůle, jak jen to je možné.

U série H je hřídel sevřena z vně svěrným kroužkem pro bezvůlový přenos síly.

Možnosti montáže pastorku k převodovce

Přehled možných spojení pastorků s planetovou převodovkou:

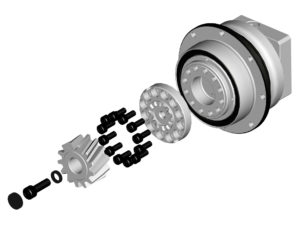

A série: zubová spojka Curvic Plat
(patentováno APEX DYNAMICS)

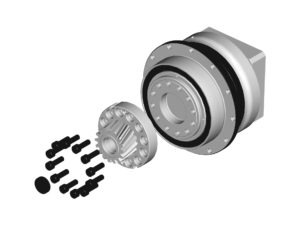

B série:s laserově navařenou přírubou

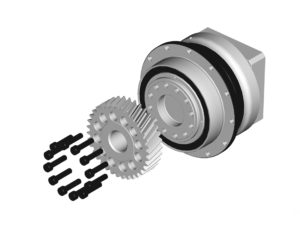

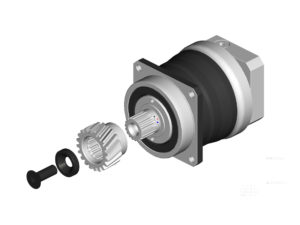

C série: ozubené kolo,s nebo bez příruby D série: s vnitřním drážkování DIN 5480

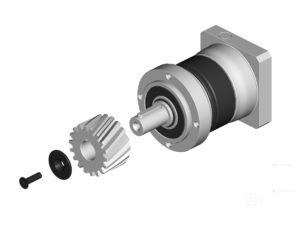

E série: přímo pro Apex Dynamics
AF/PEII převodovky

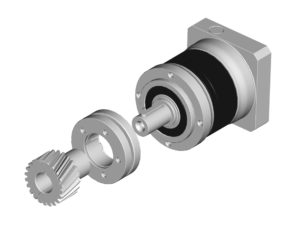

F série: s drážkou pro pero
s/nebo bez svěrného pouzdra

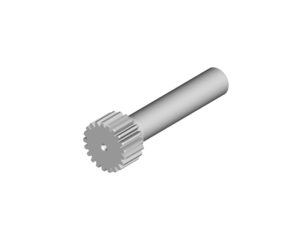

G série: hřídel (s perem) a pastorkem H série:hladká hřídel (bez pera) s pastorkem

Je těžké odhadnout nejlepší variantu pro vaši situaci. Vše samozřejmě závisí na několika faktorech, jako například:

  • Požadovaná přesnost
  • Přenášená tlačná síla
  • Zvolená převodovka
  • Bezpečnost a tolerance
  • Další preference

Máme dobrý přehled o různých možnostech a máme spoustu zkušeností z aplikací s různými kombinacemi ozubených kol, pastorků a převodovek. Rádi s vámi vše prodiskutujeme a poskytneme nejlepší možné rady.

Kontaktujte společnost Apex Dynamics pro rychlou reakci, včetně výpočtů a očekávané přesnosti polohování.
