AHK řada

AHK řada

  • Nerezové tělo převodovky
  • Široký rozsah převodových poměrů: 4 až 10 000
  • Výstupní moment: 24 N.m až 5610 N.m
  • 9 velikostí: 64 mm až 450 mm
  • Malá vůle v ozubení – až 2 arc.min
  • Nízká hlučnost – nižší než 76dB
  • Vysoká účinnost – až 95%
  • Výstupní příruba pro pastorek ISO dle 9409
  • Tuhé mazivo pro celou životnost
  • Převodovky lze spojit s jakýmkoliv motorem během několika sekund
  • Certifikace ATEX

Řada planetových převodovek Apex AHK s výstupní přírubou vyniká vysokým radiálním, axiálním zatížením při maxímální přesnosti i zatížení. Převodovky AHK využívá 100% optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti. Převodovky AHK jsou také velmi krátké a kompaktní. Hlavní využití je především v aplikacích s pastorkem a hřebenem.

Řada planetových převodovek Apex AHK využívá technologii zesílených ložisek. Výstupem je ISO příruba.

  • Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
  • Tělo z nerezové oceli, příruba pro motor z černého hliníku
  • Výstupní příruba pro pastorek ISO dle 9409
  • Výstupní moment:
    • T2N :  24 Nm - 5610 Nm
  • Převodové poměry
    • 2-stupňová AHK: 12 / 15 / 16 / 20 / 20 / 25 / 28 / 35 / 40 / 19 / 50 / 70 / 100
    • 3-stupňová AHKA: 100 / 125 / 140 / 175 / 200 / 250 / 350 / 500 / 700 / 1000
    • 3-stupňová AHKB: 64 / 84 / 100 / 125 / 140 / 175 / 200 / 250 / 280 / 350 / 400 / 500 / 700 / 1000
    • 4-stupňová AHK: 1225 / 1400 / 1750 / 2000 / 2800 / 3500 / 5000 / 7000 / 10 000
  • Malá vůle v ozubení
    • 2-stupňová: ≤ 3 arcmin / ≤ 2 arcmin
    • 3-stupňová: ≤ 2 arcmin / ≤ 2 arcmin
    • 4-stupňová: ≤ 2 arcmin / ≤ 2 arcmin
  • Vysoká účinnost
    • 2-stupňová: ≥ 94%
    • 3-stupňová:  ≥ 92%
    • 4-stupňová:  ≥ 90%
  • Jednoduchá montáž
  • Nízká hlučnost
  • Kompaktní provedení
  • Velikosti: AHK 064 / AHK 090 / AHK 110 / AHK 140 / AHK 200 / AHK 255 / AHK 285 / AHK 355 / AHK 450
  • Převodovka splňuje ATEX certifikaci do prostředí s nebezpečím výbuchu.

Úhlové provedení planetové převodovky AHK
AHK 2-stupňová AHKA 3-stupňová AHKB 3-stupňová AHK 4-stupňová
2-st 3-sta 3-stb 4-st

PARAMETRY převodovky AHK

Model Stupeň Převod AHK 064 AHK 090 AHK 110 AHK 140 AHK 200 AHK 255 AHK 285 AHK 355
Nominální výstupní moment T2N Nm 2 12 95 195 360 615 1 315 - - -
15 - - - - - 1 770 3 330 5 595
16 95 200 360 615 1 320 - - -
20 95 200 360 615 1 320 1 775 3 335 5 605
25 80 170 310 535 1 165 1 775 3 335 5 610
28 92 200 360 615 1 325 - - -
35 80 170 310 535 1 170 1 775 3 340 5 615
40 60 160 340 615 1 325 - - -
49 60 130 250 440 990 1 510 2 550 4 820
50 50 170 310 535 1 170 1 775 3 000 5 500
70 60 130 250 440 990 1 510 2 550 4 820
100 24 55 160 290 655 1 005 1 685 3 315
Bezpečnostní STOP moment T2NOT Nm 2 12 - 100 2-násobek T2N
Maximální akcelerační moment Nm 2 12 - 100 1,5 násobek T2N
Moment na prázdno Nm 2 12 - 100 1 1,3 2 3,1 6 13 16 20
Vůle (2) arcmin 2 12 - 100 ≤ 3 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2
Torzní tuhost Nm/arcmin 2 12 - 100 12 27 56 116 389 642 1 275 2 500
Nominální vstupní rychlost nIN ot/min 2 12 - 100 3 000 3 000 2 800 2 700 2 200 2 100 2 000 1 600
Max. vstupní rychlost n1B ot/min 2 12 - 100 6 000 6 000 6 000 4 500 4 500 4 000 3 000 2 500
Max. axiální zatížení F2a N 2 12 - 100 1 690 2 220 4 070 8 530 17 000 26 900 39 200 101 500
Max. ohýbací moment M2k Nm 2 12 - 100 120 280 480 1 310 3 530 5 920 9 230 29 100
Životnost (4) hodiny 2 12 - 100 20 000 hodin
Provozní teplota °C 2 12 - 100 -10°C - 90°C
Třída ochrany 2 12 - 100 IP65
Mazání 2 12 - 100 Syntetické mazivo
Montážní pozice 2 12 - 100 Všechny polohy
Hlučnost (3) dB(A) 2 12 - 100 ≤ 64 ≤ 66 ≤ 68 ≤ 68 ≤ 70 ≤ 70 ≤ 72 ≤ 74
Účinnost % 2 12 - 100 ≥ 94%

1. Převod ( i=N vstup / N výstup )
2. Vůle je měřena 2% Nominálního výstupního momentu T2N
3. Tyto hodnoty jsou měřeny u převodovky s převodem 100 při 3 000 ot/min bez zatížení
4. Nepřetržitý provoz není doporučován

PARAMETRY převodovky AHKA

Model Stupeň Převod AHKA 285 AHKA 355 AHKA 450
Nominální výstupní moment T2N Nm 3 100 3 345  5 620  10 965
125 3 345  5 625 10 970
140 3 345 5 625 10 970
175 3 345 5 625 10 970
200 3 345 5 625 10 975
250 3 345 5 625 10 975
350 3 345 5 630 10 975
500 3 345 5 350 9 050
700 2 555 4 825 9 600
1 000 1 650 3 250 6 785
Bezpečnostní STOP moment T2NOT Nm 3 100 - 1 000  2 násobek T2N
Maximální akcelerační moment Nm 3 100 - 1 000 1,5 násobek T2N
Moment na prázdno Nm 3 100 - 1 000 6 6 13
Vůle (2) arcmin 3 100 - 1 000 ≤ 2 ≤ 2 ≤ 2
Torzní tuhost Nm/arcmin 3 100 - 1 000 1 275 2 500 5 100
Nominální vstupní rychlost nIN ot/min 3 100 - 1 000 2 100 2 100 2 000
Max. vstupní rychlost n1B ot/min 3 100 - 1 000 4 000 4 000 3 000
Max. axiální zatížení F2a N 3 100 - 1 000 39 200 101 500 143 700
Max. ohýbací moment M2k Nm 3 100 - 1 000 9 230 29 100 63 300
Životnost (4) hodiny 3 100 - 1 000 20 000 hodin
Provozní teplota °C 3 100 - 1 000 -10°C - 90°C
Třída ochrany 3 100 - 1 000 IP65
Mazání 3 100 - 1 000 Syntetické mazivo
Montážní pozice 3 100 - 1 000 Všechny polohy
Hlučnost (3) dB(A) 3 100 - 1 000 ≤ 72 ≤ 74 ≤ 76
Účinnost % 3 100 - 1 000 ≥ 92%

1. Převod ( i=N vstup / N výstup )
2. Vůle je měřena 2% Nominálního výstupního momentu T2N
3. Tyto hodnoty jsou měřeny u převodovky s převodem 1 000 při 3 000 ot/min bez zatížení
4. Nepřetržitý provoz není doporučován

PARAMETRY převodovky AHKB

Model Stupeň Převod AHKB 090 AHKB 110 AHKB 140 AHKB 200 AHKB 255 AHKB 285 AHKB 355
Nominální výstupní moment T2N Nm 3 64 200 360 615 1 325 - - -
84 200 360 620 1 325 - - -
100 200 360 620 1 330 1 780 3 345 5 620
125 170 310 535 1 170 1 780 3 345 5 625
140 200 360 620 1 330 1 780 3 345 5 625
175 170 310 535 1 170 1 780 3 345 5 625
200 200 360 620 1 330 1 780 3 345 5 625
250 170 310 535 1 170 1 780 3 345 5 625
280 200 360 620 1 330 1 510 - -
350 170 310 535 1 170 1 775 3 345 5 630
400 160 340 620 1 330 - - -
500 170 310 535 1 170 1 780 3 000 5 500
700 130 250 440 990 1 510 2 555 4 825
1000 55 160 290 640 980 1 655 3 250
Bezpečnostní STOP moment T2NOT Nm 3 64 - 1000 2-násobek T2N
Maximální akcelerační moment Nm 3 64 - 1000 1,5 násobek T2N
Moment na prázdno Nm 3 64 - 1000  0,2 0,2 0,3 0,4 1 1,2 1,5
Vůle (2) arcmin 3 64 - 1000  ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2
Torzní tuhost Nm/arcmin 3 64 - 1000  27 56 112 389 642 1 275 2 500
Nominální vstupní rychlost nIN ot/min 3 64 - 1000 5 500 4 600 4 600 4 000 3 700 3 400 3 100
Max. vstupní rychlost n1B ot/min 3 64 - 1000 7 000 7 000 7 000 6 000 5 500 5 000 4 500
Max. axiální zatížení F2a N 3 64 - 1000 2 220 4 070 8 530 17 000 26 900 39 200 101 500
Max. ohýbací moment M2k Nm 3 64 - 1000 280 480 1 310 3 530 5 920 9 230 29 100
Životnost (4) hodiny 3 64 - 1000 20 000 hodin
Provozní teplota °C 3 64 - 1000 -10°C - 90°C
Třída ochrany 3 64 - 1000 IP65
Mazání 3 64 - 1000 Syntetické mazivo
Montážní pozice 3 64 - 1000 Všechny polohy
Hlučnost (3) dB(A) 3 64 - 1000 ≤ 66 ≤ 68 ≤ 68 ≤ 70 ≤ 70 ≤ 72 ≤ 74
Účinnost % 3 64 - 1000 ≥ 92%

1. Převod ( i=N vstup / N výstup )
2. Vůle je měřena 2% Nominálního výstupního momentu T2N
3. Tyto hodnoty jsou měřeny u převodovky s převodem 1 000 při 3 000 ot/min bez zatížení
4. Nepřetržitý provoz není doporučován

PARAMETRY převodovky AHK

Model Stupeň Převod AHK 285 AHK 355 AHK 450
Nominální výstupní moment T2N Nm 4 1 225 3 350 5 630 10 980
1 400 3 350 5 630 10 980
1 750 3 350 5 630 10 980
2 000 3 350 5 630 10 980
2 800 2 555 4 825 9 600
3 500 3 350 5 630 10 980
5 000 3 350 5 350 9 050
7 000 2 625 4 960 10 115
10 000 1 975 3 870 8 325
Bezpečnostní STOP moment T2NOT Nm 4 64 - 1000 2-násobek T2N
Maximální akcelerační moment Nm 4 64 - 1000 1,5 násobek T2N
Moment na prázdno Nm 4 64 - 1000 0,4 0,4 1
Vůle (2) arcmin 4 64 - 1000  ≤ 2 ≤ 2 ≤ 2
Torzní tuhost Nm/arcmin 4 64 - 1000 1 275 2 500 5 100
Nominální vstupní rychlost nIN ot/min 4 64 - 1000 3 700 3 700 3 400
Max. vstupní rychlost n1B ot/min 4 64 - 1000 5 500 5 500 5 000
Max. axiální zatížení F2a N 4 64 - 1000 39 200 101 500 143 700
Max. ohýbací moment M2k Nm 4 64 - 1000 9 230 29 100 63 300
Životnost (4) hodiny 4 64 - 1000 20 000 hodin
Provozní teplota °C 4 64 - 1000 -10°C - 90°C
Třída ochrany 4 64 - 1000 IP65
Mazání 4 64 - 1000 Syntetické mazivo
Montážní pozice 4 64 - 1000 Všechny polohy
Hlučnost (3) dB(A) 4 64 - 1000 ≤ 72 ≤ 74 ≤ 76
Účinnost % 4 64 - 1000 ≥ 90%

1. Převod ( i=N vstup / N výstup )
2. Vůle je měřena 2% Nominálního výstupního momentu T2N
3. Tyto hodnoty jsou měřeny u převodovky s převodem 10 000 při 3 000 ot/min bez zatížení
4. Nepřetržitý provoz není doporučován

PARAMETRY převodovky AHKC

Model Stupeň Převod AHKC 064 AHKC 090 AHKC 110 AHKC 140 AHKC 200 AHKC 255 AHKC 285 AHKC 355 AHKC 450
Nominální výstupní moment T2N Nm 1 4 31 80 210 415 1 005 - - - -
5 35 80 210 415 1 005 2 050 3 250 - -
7 30 70 180 350 820 1 750 2 410 - -
8 35 80 210 415 1 005 - - - -
10 35 80 210 415 1 005 2 050 3 250 - -
2 21 - 85 220 430 1 065 2 100 3 340 5 320 10 750
31 - 70 185 365 860 1 790 2 470 5 720 9 100
46 - 60 155 305 675 1 080 1 890 3 460 7 800
61 - 70 185 365 860 1 790 2 470 5 720 9 100
91 - 60 155 305 675 1 080 1 890 3 460 7 800
Bezpečnostní STOP moment T2NOT Nm 1, 2 4 - 91 2-násobek T2N
Maximální akcelerační moment Nm 1, 2 4 - 91 1,5 násobek T2N
Moment na prázdno Nm 1 4 - 10 2 2,5 5,8 12 25 48 95 - -
2 21 - 91 1 1,5 2,5 4 9 18,5 35 75 148
Vůle (2) arcmin 1 4 - 10 ≤ 3 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 - -
2 21 - 91 - ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2 ≤ 2
Torzní tuhost Nm/arcmin 1, 2 4 - 91 12 27 56 112 389 642 1 275 2 500 5 100
Nominální vstupní rychlost nIN ot/min 1 4 - 10 5 000 3 600 3 000 2 300 1 800 1 500 1 100 - -
2 21 - 91 - 4 600 4 000 3 000 2 300 1 800 1 500 1 500 1 100
Max. vstupní rychlost n1B ot/min 1 4 - 10 7 000 6 000 5 500 4 500 3 500 3 000 2 200 - -
2 21 - 91 - 7 000 6 500 5 500 4 500 3 500 3 000 3 000 2 200
Max. axiální zatížení F2a N 1, 2 4 - 91 1 690 2 220 4 070  8 530 17 000 26 900 39 200 101 500  143 700
Max. ohýbací moment M2k Nm 1, 2 4 - 91 120 280 480  1 310  3 530 5 920 9 230 29 100  63 300
Životnost (4) hodiny 1, 2 4 - 91 20 000 hodin
Provozní teplota °C 1, 2 4 - 91 -10°C - 90°C
Třída ochrany 1, 2 4 - 91 IP65
Mazání 1, 2 4 - 91 Syntetické mazivo
Montážní pozice 1, 2 4 - 91 Všechny polohy
Hlučnost (3) dB(A) 1 4 - 10 ≤ 68 ≤ 68 ≤ 68 ≤ 70 ≤ 70 ≤ 72 ≤ 74 - -
2 21 - 91 - ≤ 68 ≤ 68 ≤ 70 ≤ 70 ≤ 72 ≤ 74 ≤ 74 ≤ 76
Účinnost % 1 4 - 10 ≥ 95%
2 21 - 91 ≥ 93%

1. Převod ( i=N vstup / N výstup )
2. Vůle je měřena 2% Nominálního výstupního momentu T2N
3. Tyto hodnoty jsou měřeny u převodovky s převodem 10 (2-stupňová) nebo převodem 91 (3-stupňová) při 3 000 ot/min bez zatížení
4. Nepřetržitý provoz není doporučován

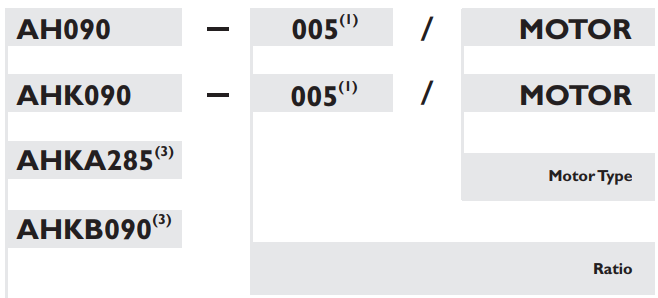

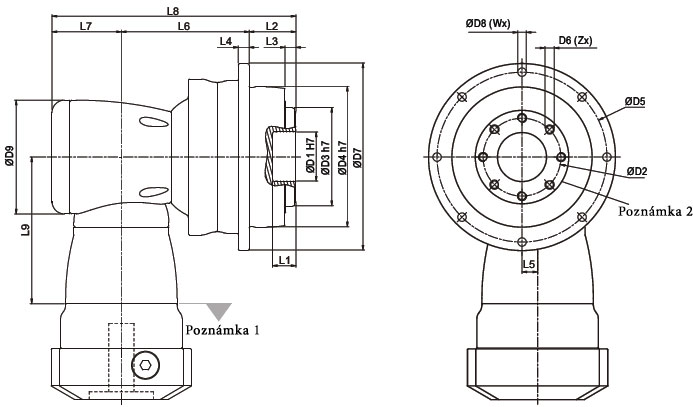

ROZMĚRY 2-stupňové převodovky AHK

rozmery-ahk1

Rozměry AHK 064 AHK 090 AHK 110 AHK 140 AHK 200 AHK 255 AHK 285 AHK 355
D1     H7 20 31,5 40 50 80 100 100 120
D2     h7 31,5 50 63 80 125 140 160 200
D3     h7 40 63 80 100 160 180 200 250
D4 64 90 110 140 200 255 285 355
D5 79 109 135 168 233 280 310 385
D6 x rozteč x hloubka M5x0,8Px8 M6x1Px10 M6x1Px11 M8x1,25Px15 M10x1,5Px20 M16x2Px25 M20x2,5Px31 M24x3Px32
D7 88 120 147 180 249,5 302 332 415
D8 4,5 5,5 5,5 6,6 9 13,5 13,5 17,5
D9 73 94 116 163 210 210 255 300
L1 8 15 15 15 16 16 16 35
L2 19,5 30 29 38 50 66 75 80
L3 4 7 7 7,5 8,5 13,5 16,5 20
L4 5 7 8 10 12 18 20 45
L5 10 13 17 25 31 31 36 43
L6 87 90,5 114 147,5 175 191,5 249,5 290
L7 44,5 53 68,3 89 115 115 131 165
L8 151 173,5 211,3 274,5 340 372,5 455,5 535
L9 94 114,5 129 173,5 228 228 265,5 294,5
X ve stupních 36 30 22,5 30 30 24 24 22,5
Y ve stupních 36 30 22,5 30 30 24 24 22,5
Z 10 12 16 12 12 12 12 16
U ve stupních 45 45 22,5 30 30 22,5 22,5 30
V ve stupních 45 45 22,5 30 30 22,5 22,5 30
W 8 8 16 12 12 16 16 12

ROZMĚRY 3-stupňové převodovky AHKA

rozmery-ahka

Rozměry AHKA 285 AHKA 355 AHKA 450
D1     H7 100 120 155
D2     h7 160 200 250
D3     h7 200 250 315
D4 285 355 450
D5 310 385 490
D6 x rozteč x hloubka M20x2,5Px31 M24x3Px32 M30x3,5Px40
D7 332 415 530
D8 13,5 17,5 22
D9 210 210 255
L1 16 35 24
L2 75 80 85
L3 16,5 20 20
L4 20 45 60
L5 31 31 36
L6 300 332 447,5
L7 115 115 131
L8 490 527 663,5
L9 228 228 265,5
X ve stupních 24 22,5 30
Y ve stupních 24 22,5 30
Z 12 16 12
U ve stupních 22,5 30 30
V ve stupních 22,5 30 30
W 16 12 12

ROZMĚRY 3-stupňové převodovky AHKB

rozmery-ahkb

Rozměry AHKB 090 AHKB 110 AHKB 140 AHKB 200 AHKB 255 AHKB 285 AHKB 355
D1     H7 31,5 40 50 80 100 100 120
D2     h7 50 63 80 125 140 160 200
D3     h7 63 80 100 160 180 200 250
D4 90 110 140 200 255 285 355
D5 109 135 168 233 280 310 385
D6 x rozteč x hloubka  M6x1Px10 M6x1Px11 M8x1,25Px15 M10x1,5Px20 M16x2Px25 M20x2,5Px31 M24x3Px32
D7 120 147 180 249,5 302 332 415
D8 5,5 5,5 6,6 9 13,5 13,5 17,5
D9 94 116 163 210 210 255 300
L1 15 15 15 16 16 16 35
L2 30 29 38 50 66 75 80
L3 7 7 7,5 8,5 13,5 16,5 20
L4 7 8 10 12 18 20 45
L5 13 17 25 31 31 36 43
L6 90,5 114 147,5 175 191,5 249,5 290
L7 53 68,3 89 115 115 131 165
L8 173,5 211,3 274,5 340 372,5 455,5 535
L9 114,5 129 173,5 228 228 265,5 294,5
X ve stupních 30 22,5 30 30 24 24 22,5
Y ve stupních 30 22,5 30 30 24 24 22,5
Z 12 16 12 12 12 12 16
U ve stupních 45 22,5 30 30 22,5 22,5 30
V ve stupních 45 22,5 30 30 22,5 22,5 30
W 8 16 12 12 16 16 16

ROZMĚRY 4-stupňové převodovky AHK

rozmery-ahk2

Rozměry AHK 285 AHK 355 AHK 450
D1     H7 100 120 155
D2     h7 160 200 250
D3     h7 200 250 315
D4 285 355 450
D5 310 385 490
D6 x rozteč x hloubka M20x2,5Px31 M24x3Px32 M30x3,5Px40
D7 332 415 530
D8 13,5 17,5 22
D9 210 210 255
L1 16 35 24
L2 75 80 85
L3 16,5 20 20
L4 20 45 60
L5 31 31 36
L6 300 332 447,5
L7 115 115 131
L8 490 527 663,5
L9 228 228 265,5
X ve stupních 24 22,5 30
Y ve stupních 24 22,5 30
Z 12 16 12
U ve stupních 22,5 30 30
V ve stupních 22,5 30 30
W 16 12 12

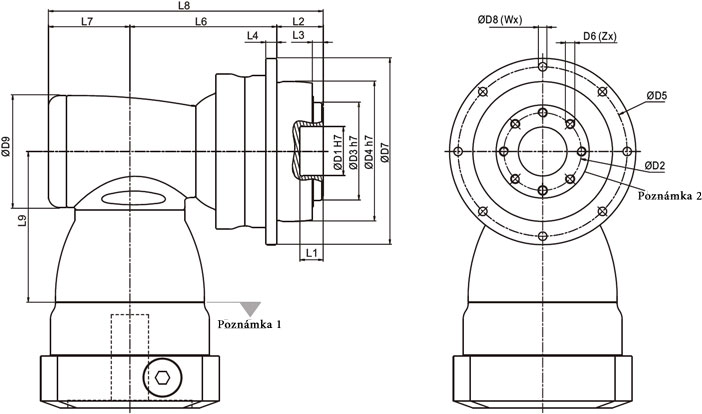

ROZMĚRY 1 - 2-stupňové převodovky AHKC

rozmery-ahkc

Rozměry AHKC 064 AHKC 090 AHKC 110 AHKC 140 AHKC 200 AHKC 255 AHKC 285 AHKC 355 AHKC 450
1-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 1-st. 2-st. 2-st. 2-st.
D1     H7 20 31,5 40 50 80 100 100 120 155
D2     h7 31,5  50  63 80 125  160 160 200 250
D3     h7 40  63  80 100 160 200 200  250  315
D4 64 90  110  140  200  285  285  355 450
D5 79  109  135 168  233  310  310  385  490
D6 x rozteč x hloubka  M5x0,8Px8 M6x1Px10  M6x1Px11 M8x1,25Px15 M10x1,5Px20 M16x2Px25 M20x2,5Px31 M24x3Px32 M30x3,5Px40
D7 88  120  147 180 249,5 302 332  415  530
D8 4,5  5,5 5,5  6,6 9  13,5 13,5  17,5  22
D9 64  92 64 116 92  156 116 156 156 195 156 240 195  195 240
L1 8  15  15  15 16  16  16  35  24
L2 19,5  30  29  38  50 66  75  80  85
L3 4  7  7  7,5  8,5  13,5 16,5  20 20
L4 5  7  8 10  12  18  20  45 60
L6 92  100,5  121,5  124,5  142  175,5 174,5  185  244,5 199  264,5  265,5 307,5  339,5  463,5
L7 46,5 61,5  46,5  76 61,5 97,5 76  97,5 97,5 105,5 97,5 141 105,5 105,5 141
L8 158  192  198  229,5 232,5  311 288,5  332,5  392  370,5 428 481,5 488  525 689,5
L9 81,5  113,5  81,5 147,5  113,5 196,5  147,5  196,5  196,5 229 196,5 260  229  229  260
X ve stupních 36  30  22,5 30  30 24 24  22,5 30
Y ve stupních  36 30  22,5  30  30 24  24 22,5  30
Z  10 12 16  12  12 12 12  16  12
U ve stupních  45 45  22,5 30 30 22,5 22,5  30  30
V ve stupních  45 45 22,5  30  30  22,5 22,5  30  30
W  8  8 16 12  12  16 16 12  12
