AF řada

AF řada

  • Nerezové tělo převodovky
  • Kompletní rozsah převodových poměrů
  • Výstupní moment: 14 N.m až 2000 N.m
  • 9 velikostí: 42 mm až 220 mm
  • Malá vůle v ozubení – až 1 arc.min
  • Nízká hlučnost – nižší než 70dB
  • Vysoká účinnost – až 97%
  • Výstupní hřídel s perem nebo hladká
  • Variabilní průměr výstupní příruby
  • Tuhé mazivo pro celou životnost
  • Převodovky lze spojit s jakýmkoliv motorem během několika sekund
  • Certifikace ATEX

Řada planetových převodovek Apex AF využívá 100% optimalizované šikmé ozubení, které umožňuje vysoký momentový přenos s vysokou přesností při nízké hlučnosti. Převodovky řady AF mají vysoce kvalitní kuželíková výstupní ložiska, které zaručují maximální radiální a axiální zatížitelnost.

Řada planetových převodovek Apex AFR je úhlová varianta, která je tvořena kombinací spirálové převodovky a planetové převodovky. Toto spojení představuje velmi krátké a kompaktní řešení. Pevné šasi zaručuje vysokou tuhost celé převodovky.



  • Navrženo pro trvalý (S1) nebo cyklický (S5) provoz
  • Tělo z nerezové oceli, příruba pro motor z černého hliníku
  • Výstupní hřídel z nerezové oceli s perem nebo hladká
  • Výstupní moment:
    • T2N : 14 Nm - 2000 Nm
  • Převodové poměry
    • 1-stupňová: 3 / 4 / 5 / 6 / 7 / 8 / 9 / 10
    • 2-stupňová: 15 / 20 / 25 / 30 / 35 / 40 / 45 / 50 / 60 / 70 / 80 / 90 / 100
  • Malá vůle v ozubení
    • 1-stupňová: ≤ 1 arcmin / ≤ 3 arcmin / ≤ 5 arcmin
    • 2-stupňová: ≤ 3 arcmin / ≤ 5 arcmin / ≤ 7 arcmin
  • Vysoká účinnost
    • 1-stupňová: ≥ 97%
    • 2-stupňová: ≥ 94%
  • Jednoduchá montáž
  • Nízká hlučnost
  • Kompaktní provedení
  • Velikosti: AF042 / AF060 / AF060 / AF075 / AF075 / AF100 / AF140 / AF180 / AF220

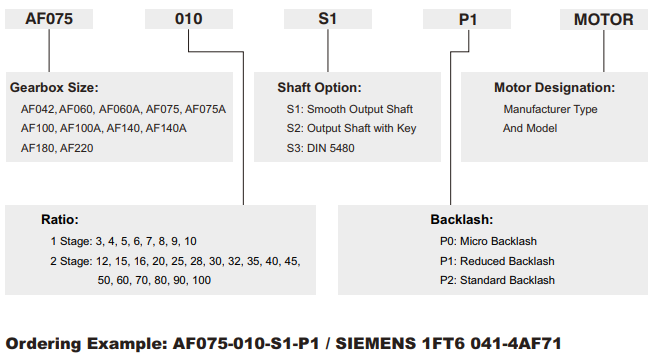

PARAMETRY

Model

Stupeň Převod 1 AF 042 AF 060 AF 060A AF 075 AF 075A AF 100 AF 140 AF 180 AF 220
Nominální výstupní moment T2N Nm 1 3 20 55 - 130 - 208 342 588 1,140
4 19 50 - 140 - 290 542 1,050 1,700
5 22 60 - 160 - 330 650 1,200 2,000
6 20 55 - 150 - 310 600 1,100 1,900
7 19 50 - 140 - 300 550 1,100 1,800
8 17 45 - 120 - 260 500 1,000 1,600
9 14 40 - 100 - 230 450 900 1,500
10 14 40 - 100 - 230 450 900 1,500
2 15 20 55 55 130 130 208 342 588 1,140
20 19 50 50 140 140 290 542 1,050 1,700
25 22 60 60 160 160 330 650 1,200 2,000
30 20 55 55 150 150 310 600 1,100 1,900
35 19 50 50 140 140 300 550 1,100 1,800
40 17 45 45 120 120 260 500 1,000 1,600
45 14 40 40 100 100 230 450 900 1,500
50 22 60 60 160 160 330 650 1,200 2,000
60 20 55 55 150 150 310 600 1,100 1,900
70 19 50 50 140 140 300 550 1,100 1,800
80 17 45 45 120 120 260 500 1,000 1,600
90 14 40 40 100 100 230 450 900 1,500
100 14 40 40 100 100 230 450 900 1,500
Bezpečnostní Stop moment T2NOT3 Nm 1,2 3~100 3 násobek T2N
Nominální vstupní rychlost N1N ot/min 1,2 3~100 5,000 5,000 5,000 4,000 4,000 4,000 3,000 3,000 2,000
Max. vstupní rychlost N1B ot/min 1,2 3~100 10,000 10,000 10,000 8,000 8,000 8,000 6,000 6,000 4,000
Micro vůle P0 arcmin 1 3~10 - - - ≤1 ≤1 ≤1 ≤ 1 ≤ 1 ≤ 1
2 15~100 - - - - - ≤ 3 ≤ 3 ≤ 3 ≤ 3
Snížená vůle P1 arcmin 1 3~10 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3 ≤ 3
2 15~100 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
Standardní vůle P2 arcmin 1 3~10 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5 ≤ 5
2 15~100 ≤ 7 ≤7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7 ≤ 7
Torzní tuhost Nm/
arcmin
1,2 3~100 3 7 7 14 14 25 50 145 225
Max. radiální zatížení F2rB2 N 1,2 3~100 610 1,400 1,400 4,100 4,100 9,200 14,000 18,000 33,000
Max. axiální zatížení F2a1B2 N 1,2 3~100 302 1,000 1,000 3,300 3,300 5,220 10,800 13,000 25,000
F2a2B2 N 1,2 3~100 320 1,100 1,100 3,700 3,700 5,800 11,400 19,500 16,300
Životnost hodin 1,2 3~100 30,000 *
Účinnost % 1 3~10 ≥ 97 %
2 15~100 ≥ 94 %
Hmotnost kg 1 3~10 0.6 1.3 - 3.7 - 6.9 13.7 28 48
2 15~100 0.8 1.5 2 4.1 5.5 8.1 16.6 33 60
Provozní teplota ºC 1,2 3~100 -10ºC~+90ºC
Mazání 1,2 3~100 Syntetické mazivo (NYOGEL 792D)
Třída ochrany 1,2 3~100 IP65
Montážní pozice 1,2 3~100 Všechny polohy
Hlučnost
(n1=3000 ot/min, bez zatížení)
dB(A) 1,2 3~100 ≤ 56 ≤ 58 ≤ 60 ≤ 60 ≤ 63 ≤ 63 ≤ 65 ≤ 67 ≤ 70
1. Převod ( i=N vstup / N výstup )
2. Na střed výstupní hřídele při 100 ot/min
3. Maximální akcelerační moment T2B = 60% ze T2NOT
*  S1 životnost 15,000 hodin

SETRVAČNOST

Model

Stupeň Převod 1 AF 042  AF 060  AF 060A AF 075  AF 075A AF 100  AF 140  AF 180  AF 220
Hodnota setrvačnosti J1 kg*cm2 1 3 0.03 0.16 - 0.61 - 3.25 9.21 28.98 69.61
4 0.03 0.14 - 0.48 - 2.74 7.54 23.67 54.37
5 0.03 0.13 - 0.47 - 2.71 7.42 23.29 53.27
6 0.03 0.13 - 0.45 - 2.65 7.25 22.75 51.72
7 0.03 0.13 - 0.45 - 2.62 7.14 22.48 50.97
8 0.03 0.13 - 0.44 - 2.58 7.07 22.59 50.84
9 0.03 0.13 - 0.44 - 2.57 7.04 22.53 50.63
10 0.03 0.13 - 0.44 - 2.57 7.03 22.51 50.56
2 15 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
20 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
25 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
30 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
35 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
40 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
45 0.03 0.03 0.13 0.13 0.47 0.47 2.71 7.42 23.29
50 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51
60 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51
70 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51
80 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51
90 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51
100 0.03 0.03 0.13 0.13 0.44 0.44 2.57 7.03 22.51

ROZMĚRY

AF řada, 1-stupňová, převod i= 3 - 10

af1

AF 042 AF 060 AF 075 AF 100 AF 140 AF 180 AF 220
D1 50 68 85 120 165 215 250
D2 3.4 5.5 6.8 9 11 13 17
D3 j6 13 16 22 32 40 55 75
D4 g6 35 60 70 90 130 160 180
D5 22 45 60 80 75 95 115
D6 M4 X 0.7P M5 X 0.8P M8 X 1.25P M12X1.75P M16 X 2P M20 X 2.5P M20 X 2.5P
L1 42 62 76 105 142 180 220
L2 19.5 28.5 36 58 82 82 105
L3 6.5 20 20 30 30 30 33
L4 1 1.5 2 2 3 3 3
L5 16 25 32 40 63 70 90
L6 2 2 3 5 5 6 7
L7 4 6 7 10 12 15 20
L8 31 54.5 86.5 89.5 110 150 163.5
L9 42 60 90 115 142 180 220
L10 10 12.5 19 28 36 42 42
C1 3 46 70 100 130 165 215 235
C2 3 M4 X 0.7P M5 X 0.8P M6 X 1P M8 X 1.25P M10 X 1.5P M12 X 1.75P M12 X 1.75P
C3 3 ≤11 *≤14 / ≤16 ≤19 / ≤24 ≤32 ≤38 ≤48 ≤55
C4 3 25 34 40 50 60 85 116
C5 3 G6 30 50 80 110 130 180 200
C63 3.5 8 4 5 6 6 6
C7 3 42 60 90 115 142 190 220
C8 3 29.5 19 17 19.5 22.5 29 63
C9 3 86.5 122 159.5 197 244.5 291 364.5
C10 3 8.75 13.5 10.75 13 15 20.75 53
B1 h9 5 5 6 10 12 16 20
H1 15 18 24.5 35 43 59 79.5

3. C1~C10 jsou rozměry motoru
*  AF060M1 převod 5,10 nabízí možnost C3 ≤16
*  AF075M1 nabízí možnost C3 ≤24



AF řada, 2-stupňová, převod i = 15 - 100

af2

AF 042 AF 060 AF 060A AF 075 AF 075A AF 100 AF 140 AF 180 AF 220
D1 50 68 85 120 165 215 250
D2 3.4 5.5 6.8 9 11 13 17
D3 j6 13 16 22 32 40 55 75
D4 g6 35 60 70 90 130 160 180
D5 22 45 60 80 75 95 115
D6 M4 X 0.7P M5 X 0.8P M8 X 1.25P M12 X1.75P M16 X 2P M20 X 2.5P M20 X 2.5P
L1 42 62 76 105 142 180 220
L2 19.5 28.5 36 58 82 82 105
L3 6.5 20 20 30 30 30 33
L4 1 1.5 2 2 3 3 3
L5 16 25 32 40 63 70 90
L6 2 2 3 5 5 6 7
L7 4 6 7 10 12 15 20
L8 58.5 65.5 93.5 100.5 125.5 157.5 178.5
L9 42 60 90 115 142 180 220
L10 10 12.5 19 28 36 42 42
C1 4 46 46 91.5 119.5 134.5 131 166.5 205.5 248
C2 4 M4 X 0.7P M4 X 0.7P M5 X 0.8P M5 X 0.8P M6 X 1P M6 X 1P M8 X 1.25P M10 X 1.5P M12 X 1.75P
C3 4 ≤11 *≤11 / ≤12 * ≤14 /
≤16
* ≤14 /
≤15.875 /
≤16
≤19 / ≤24 ≤19 / ≤24 ≤32 ≤38 ≤48
C4 4 25 25 34 34 40 40 50 60 85
C5 4 G6 30 30 50 50 80 80 110 130 180
C6 4 3.5 3.5 8 8 4 4 5 6 6
C7 4 42 42 60 60 90 90 115 142 190
C8 4 29.5 29.5 19 19 17 17 19.5 22.5 29
C9 4 114 143.5 159 194.5 207.5 236 298 340 415
C10 4 8.75 8.75 13.5 13.5 10.75 10.75 13 15 20.75
B1 h9 5 5 6 10 12 16 20
H1 15 18 24.5 35 43 59 79.5

4. C1~C10 jsou rozměry motoru
*  AF060M1 převod 15~50 nabízí možnost C3 ≤12
*  AF060AM1 nabízí možnost C3 ≤16
*  AF075M1 převod 15~50 nabízí možnost C3 ≤16
*  AF075M2 převod 15~50 nabízí možnost C3 ≤15.875
*  AF075AM1 nabízí možnost C3 ≤24
*  AF100M1 nabízí možnost C3 ≤24
