Mazací automaty

Mazací automaty

  • mazání ozubených převodů, lineárních vedení, kuličkových šroubů atp.,
  • podpora až 40 mazacích pozic,
  • autonomní řízení s nastavitelnou frekvencí mazání,
  • externí řízení skrze PLC,
  • ruční odnímatelný ovladač EC01 pro naprogramování,
  • paměťová funkce,
  • monitoring úrovně plnění,
  • vlastní elektrická ochrana,
  • certifikace ATEX.

Moderní systémy mazání LUG lze využít k automatickému mazání ozubených převodů, lineárních vedení, kuličkových šroubů atp. Srdcem celého systému je mazací automat dávkující tuk (řada 400) nebo olej (řada 2000). Mazací automat je po naprogramování zcela autonomní nebo jej lze ovládat pomocí PLC. Maziva jsou uložena ve vyměnitelných kartuších, jejichž výměna je velmi snadná a rychlá. Mazací automaty vyžadují externí napájení 24V DC/max. 500mA a jsou rovněž certifikovány do prostředí s nebezpečím výbuchu (ATEX).

Pro dokonalé mazání ozubených převodů se využívá k nanášení maziva mazací pastorek, který zajišťuje rovnoměrné nanesení na styčné plochy ozubení. Mazací pastorek je vyroben ze speciálního polyuretanu, přesně zapadá do ozubení a díky použitým technologiím při výrobě dokáže absorbovat mazivo, které pak bez problému nanese do všech potřebných míst. Mazání probíhá bez zbytečných ztrát či přebytků maziva při aplikaci, proto se nemusíte obávat zbytečného znečištění okolních ploch.

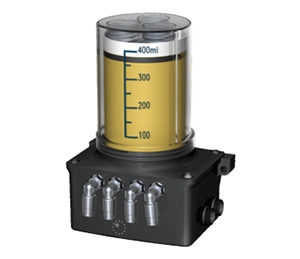

Klíčové vlastnosti mazací systém LUG 400:

  • určeno pro dávkování tuku až do stupně NLGI 3
  • objem maziva 400 cm3 (vyměnitelná kartuše),
  • objem dávky na jeden pulz 0,15 cm3,
  • až dvě pístová čerpadla,
  • až 4 výstupy (2+2),
  • maximání počet mazacích pozic 16,
  • maximální tlak 70 barů,
  • krytí IP65.



Klíčové vlastnosti mazacího systému LUG 2000:

  • určeno pro dávkování oleje,
  • objem maziva 2000 cm3,
  • objem dávky na jeden pulz 0,15 cm3,
  • až 5 pístových čerpadel
  • až 10 výstupů
  • maximání počet mazacích pozic 40,
  • maximální tlak 70 barů,
  • krytí IP65.



Parametry mazacího automatu LUG 400

Mazací automat

(1) Rozměr pro spojení M10.
(2) Je vyžadováno užití rozdělovače.
(3) Ruční ovladač není dodáván spolu s mazacím automatem, proto je nutno jej objednat samostatně.

Objednací kód LUG 411 / 412 / 422 / 423 / 424

Napájení

Mazací automat je napájen 24V DC. Z hlediska bezpečnosti by tak nemělo docházet ke kontaktu s automatem či hřebenem a pastorkem, pokud je mazací systém připojen k síti.

Spojení mezi mazacím automatem a ovládáním je připojeno skrze 5-PIN přípojku.

  • PIN 1: Výstupní signál
  • PIN 2: Vstupní signál
  • PIN 3: FGND
  • PIN 4: Vstup napájení 24V DC
  • PIN 5: GND

Ruční ovládání (objednací kód EC 01):

Po nastavení mazací automatu lze ruční ovládání odpojit. Dodržujte však postupy, které jsou přesně uvedeny v manuálu k zařízení.

Níže uvedená tabulka zobrazuje výkonnost mazacích automatů v případě mazání a velikosti modulu. To přímo souvisí opět s velikosti modulu a rychlostí při, kterou lze upravit dle požadavků ručním ovladačem či PLC řízením.

Rozdělovač

Rozdělovač podporuje až 4 mazací polohy.

Poznámka k provozu: Vzdálenost mezi výstupem rozdělovače a maznice by měla být co nejkratší. Namontujte pouze jeden rozdělovač do výstupu, nespojujte rozbočovače v sérii. Rozdíl tlaků mezi jednotlivými mazacími vývody nesmí překročit 8 barů. Doporučuje se použít PA trubička se stejným průřezem a stejnou či podobnou délkou.

  • Podle požadovaného průměru zvolte konektor (př. řada SPGS-8 je vybrána pro potrubí s parametrem 8 mm).
  • Podpora standardního maziva kategorie NLGI 2.
  • Teplotní rozsah: +10°C ~ +60°C.
  • Tlakový rozdíl výstupů může mít za následek rozdílný objem dodávky maziva.

Parametry mazacího automatu LUG 2000

Mazací automat

(1) Rozměr pro spojení M10.
(2) Je vyžadováno užití rozdělovače.
(3) Ruční ovladač není dodáván spolu s mazacím automatem, proto je nutno jej objednat samostatně.

Objednací kód

Napájení

Mazací automat je napájen 24V DC. Z hlediska bezpečnosti by tak nemělo docházet ke kontaktu s automatem či hřebenem a pastorkem, pokud je mazací systém připojen k síti.

Spojení mezi mazacím automatem a ovládáním je připojeno skrze 5-PIN přípojku.

  • PIN 1: Výstupní signál
  • PIN 2: Vstupní signál
  • PIN 3: FGND
  • PIN 4: Vstup napájení 24V DC
  • PIN 5: GND

Ruční ovládání (objednací kód EC 01):

Po nastavení mazací automatu lze ruční ovládání odpojit. Dodržujte však postupy, které jsou přesně uvedeny v manuálu k zařízení.

Níže uvedená tabulka zobrazuje výkonnost mazacích automatů v případě mazání a velikosti modulu. To přímo souvisí opět s velikosti modulu a rychlostí při, kterou lze upravit dle požadavků ručním ovladačem či PLC řízením.

Rozdělovač

Rozdělovač podporuje až 4 mazací polohy.

Poznámka k provozu: Vzdálenost mezi výstupem rozdělovače a maznice by měla být co nejkratší. Namontujte pouze jeden rozdělovač do výstupu, nespojujte rozbočovače v sérii. Rozdíl tlaků mezi jednotlivými mazacími vývody nesmí překročit 8 barů. Doporučuje se použít PA trubička se stejným průřezem a stejnou či podobnou délkou.

  • Podle požadovaného průměru zvolte konektor (př. řada SPGS-8 je vybrána pro potrubí s parametrem 8 mm).
  • Podpora standardního maziva kategorie NLGI 2.
  • Teplotní rozsah: +10°C ~ +60°C.
  • Tlakový rozdíl výstupů může mít za následek rozdílný objem dodávky maziva.

Mazací automat

(1) Rozměr pro spojení M10.
(2) Je vyžadováno užití rozdělovače.
(3) Ruční ovladač není dodáván spolu s mazacím automatem, proto je nutno jej objednat samostatně.

Konfigurátor k tomuto typu produktu není k dispozici.

3D modely k tomuto typu produktu nejsou k dispozici.
